Pritaikytas kabelių užbaigimo bokšto tiekėjas

Čingdao Anbango nauja energijaturi gilią patirtį visoje elektrinių plieno konstrukcijų pramonės grandinėje. 35–220 kV tinklo projektams, naujiems energijos integravimo projektams ir miesto bei kaimo tinklo atnaujinimui pritaikome ir sukuriame visą integruotų kampinių plieninių ir plieninių vamzdžių kabelių gnybtų bokštų seriją. Pasirinkite mus savo gamintoju ir gaukite pasiūlymą naujam projektui!

Kas yra kabelio galiojimo bokštas?

Kabelių galų bokštai yra pagrindinės pereinamosios konstrukcijos, jungiančios aukštos įtampos perdavimo oro linijas su požeminių kabelių sistemomis.

Veikdami kaip pagrindinės plieninės konstrukcijos įrenginiai elektros tinklo gale, jie atlieka daugybę funkcijų, įskaitant vienos pusės laidininko įtempimą, kabelių gnybtų montavimą, viršįtampių ribotuvų išdėstymą, linijos izoliacijos perėjimą ir elektros saugos izoliaciją.

Jie yra labai svarbūs įrenginiai prieigai prie pastočių, miesto oro tinklus paverčiant požeminėmis linijomis ir integruojant naujas energijos jėgaines į tinklą.

Šiuose bokštuose yra sustiprinta konstrukcinė mechanika, integruotas elektros saugos išdėstymas ir pakrančių oro sąlygoms atsparios antikorozinės sistemos. Jie sprendžia tradicines terminalo bokšto problemas, tokias kaip didelis žemės plotas, nepakankamas streso perteklius, ribota eksploatavimo ir priežiūros erdvė ir prastas prisitaikymas prie aplinkos.

Mūsų sprendimai suteikia visapusišką mechaninės apkrovos, elektros izoliacijos, pritaikymo vietoje ir ilgalaikio patvarumo atnaujinimą, siūlydami didelio patikimumo integruotus sprendimus elektros tinklo galinėms jungtims.

Produktų kategorijos

1. Plieninis monopolio kabelio užbaigimo bokštas

Sukurta naudojant vienos kolonėlės plieninių vamzdžių konstrukciją, kaip pagrindinę medžiagą naudojant Q355B didelio stiprumo plieninius vamzdžius. Bendras dizainas yra paprastas ir užima minimalią erdvę, tinka kompaktiškoms miesto vietovėms ir scenarijams, kuriems keliami dideli kraštovaizdžio reikalavimai.

Bokšto aukštis gali būti pritaikytas pagal poreikį (8m-25m), tinka 35kV-110kV įtampos lygiams, siūlantis didelio atsparumo vėjo apkrovai, patogaus montavimo ir efektyvaus eksploatavimo bei priežiūros pranašumus.

Jame yra integruota gnybtų tvirtinimo platforma ir apsaugos nuo žaibo įžeminimo sistema, apsauga nuo korozijos naudojant karšto cinkavimo ir uždaros dangos technologiją.

Jis gali būti plačiai pritaikytas miesto žaliosiose juostose, pastočių tvorose, pramoniniuose parkuose ir kitose siaurose aikštelėse, derinant praktiškumą su estetika, žymiai sumažinant vietos pasirinkimo sunkumą.

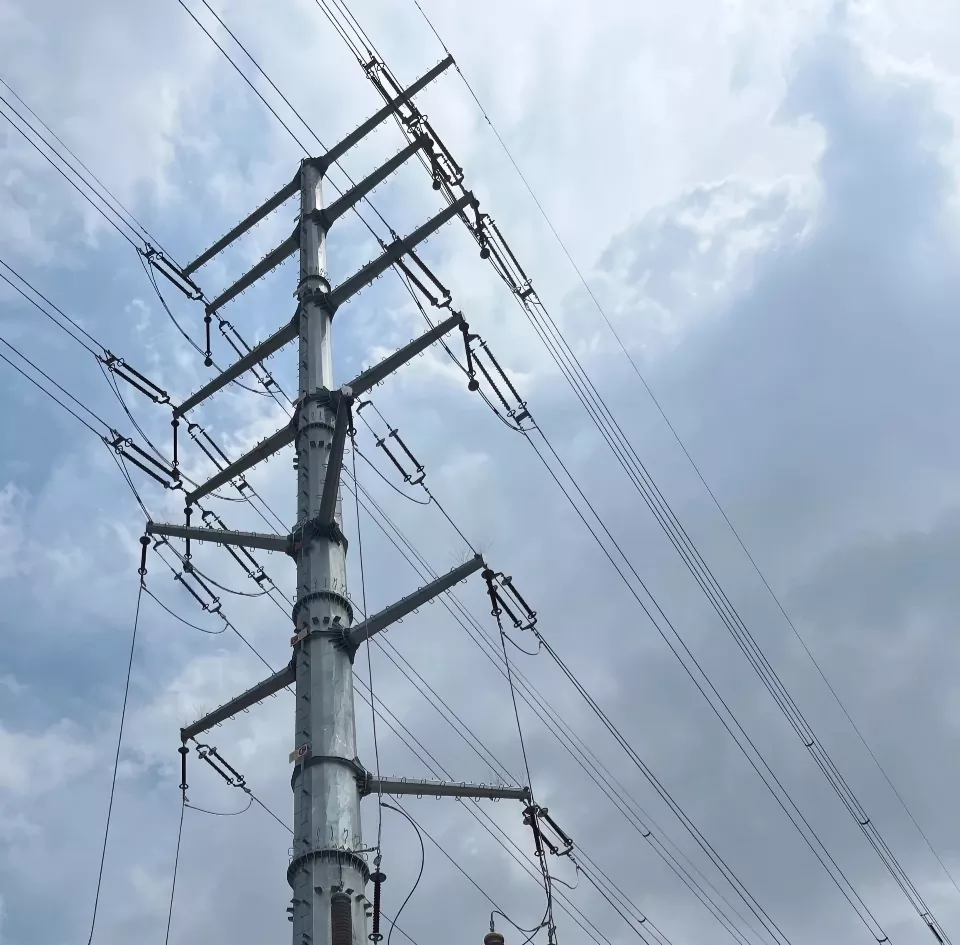

2. Kelių grandinių kabelio stovo polius

Specialiai sukurtas kelių grandinių kabelių stovų reikalavimams, vienu metu palaikantis 2-4 grandines, tinkamas 110kV-220kV aukštos įtampos lygiams. Jame naudojama modulinė polių struktūra, apjungianti kabelių gnybtų montavimą, laidų perėjimą ir elektros saugos izoliavimo funkcijas.

Stulpas yra optimizuotas įtempių paskirstymui ir gali atlaikyti nesubalansuotą kelių grandinių įtampą su keliais rezervuotais gnybtų tvirtinimo taškais ir priežiūros platformomis.

Kelių grandinių kabelio stovo poliustinka kelių grandinių tinklo integravimui naujose energijos elektrinėse ir miesto paskirstymo tinklo plėtrai, pašalinant poreikį statyti kelis vienos grandinės įrenginius, efektyviai supaprastinant projekto žemės naudojimą ir statybos išlaidas, siekiant centralizuoto valdymo ir efektyvios kelių grandinių linijų priežiūros.

3. Portalo tipo kabelio užbaigimo bokštas

Pritaikoma dviejų kolonų portalo konstrukcija su pritaikoma tarpatramiais (10 m–30 m), tinkama 110 kV–220 kV įtampos lygiams, užtikrinanti didelę apkrovą ir pakankamą elektros saugų atstumą. Daugiausia naudojamas didelės talpos kabelių gnybtų montavimui ir perėjimo mazgams tarp tolimojo oro linijų ir požeminių kabelių.

Portalo skersinė sija turi kelis rezervuotus tvirtinimo taškus, galinčius vienu metu palaikyti kelis kabelių gnybtų ir iškroviklių rinkinius, tinka pastočių išvadams ir kryžminio regiono linijų gnybtų jungtims didelės apimties projektams.

Jis pasižymi išskirtiniu konstrukciniu stabilumu, gali atlaikyti ekstremalias oro apkrovas, atitinka didelių valstybinių tinklų ir pietinių tinklų projektų priėmimo standartus ir yra tinkamas didelės apkrovos, didelio patikimumo elektros perdavimo poreikiams.

4. 132kV pereinamasis perdavimo bokštas

Sukurta pagal užsakymą 132 kV įtampos lygiams, daugiausia dėmesio skiriant perėjimui tarp oro linijų ir požeminių kabelių, integruojant dvigubas terminalo bokšto ir perdavimo bokšto funkcijas. Jis tvarko kabelių gnybtų montavimą, izoliacijos perėjimą, taip pat gali pritvirtinti įtemptus laidininkus ir nukreipti liniją.

Bokšte naudojama kampinė plieno grotelių arba plieninių vamzdžių kombinuota konstrukcija, pasižyminti pakankamu įtempių dubliavimu, atitinkančia DL/T energetikos pramonės standartus. Antikorozinė sistema yra specialiai optimizuota skirtingiems regioniniams scenarijams ir gali būti plačiai pritaikyta 132 kV naujos energijos tinklų integravimui, miesto ir kaimo tinklų atnaujinimui ir pramonės parko linijų perėjimams, užtikrinant sklandų perėjimą ir saugų perdavimą, subalansuojant universalumą ir specializuotą pritaikymą.

Pagrindinės stiprybės

1. Ypatinga struktūra

Skirtingai nuo įprastų perdavimo bokštų dviejų krypčių subalansuotos jėgos konstrukcijos, Anbang kabelių gnybtų bokštai yra išskirtinai sustiprinti, kad būtų užtikrinta vienakryptė itin didelė nesubalansuota įtampa.

Pagrindinės bokšto korpuso medžiagos, bokšto kojelės ir flanšų mazgai yra užšifruoti, sutirštinti ir optimizuoti, o apsauga nuo apvirtimo ir nesisukimo gerokai viršija bendrus įtempimui atsparaus bokšto standartus.

Pagrindinė laikomoji galia skirta dubliavimui ir prisitaiko prie DL/T energetikos pramonės specifikacijų, kurios gali atsispirti ekstremaliems vėjams, apledėjimui ir seisminėms apkrovoms, išvengti paslėptų pavojų dėl terminalo linijos atjungimo ir bokšto nukrypimo nuo pagrindinės konstrukcijos priežasties bei užtikrinti ilgalaikį stabilų elektros tinklo galinės jungties veikimą.

2. Integruotas platformos dizainas

Mūsų kabelių užbaigimo bokšte yra įmontuota standartizuota platforma kabelių galams, viršįtampių ribotuviams ir įvadiniams perėjimo laikikliams montuoti. Ši konstrukcija sujungia tradicines atskiras galų konstrukcijas, tvirtinimo kronšteinus ir įžeminimo sistemas į vieną vieningą bokšto konstrukciją.

Dėl šios konstrukcijos nebereikia statyti papildomų civilinės inžinerijos pagalbinių konstrukcijų, taip sumažinant reikalingą žemės plotą, taip pat sumažinant statybos procedūras ir medžiagų sąnaudas.

Be to, ši integruota platformos konstrukcija apima specialius prieigos kelius operacijoms ir priežiūrai, taip pat saugos apsaugos priemones. Tai palengvina patogų įrangos montavimą, reguliarius patikrinimus ir avarinį remontą, galiausiai sumažindamas bendras projekto kapitalo sąnaudas ir ilgalaikes eksploatavimo ir priežiūros išlaidas.

3. Atsparumas oro sąlygoms ir antikorozinė sistema

Pagrindinė bokšto konstrukcija pagaminta iš Q355B didelio stiprumo, mažai legiruoto plieno, naudojant dviejų sluoksnių apsaugos procesą, kuriame karštasis cinkavimas derinamas su sandaria antikorozine danga.

Anbang specialiai optimizavo dangos storį ir antikorozinę formulę, kad atlaikytų atšiaurias pakrančių regionų aplinkos sąlygas, kurioms būdingas didelis druskos purškimas, didelė drėgmė ir stiprūs jūros vėjai, užtikrinant tvirtą atsparumą druskų korozijai, oksidacijai ir rūgščių-šarmų senėjimui.

Visiems konstrukciniams varžtams ir flanšams taikomas panašus antikorozinis sandarinimas, užtikrinantis suprojektuotą ilgesnį nei 30 metų tarnavimo laiką.

Bendradarbiavimas su „Anbang“ padeda sumažinti būsimo projekto perdengimo ir komponentų keitimo dažnumą, tuo pačiu užtikrinant visišką pritaikymą įvairioms labai korozinėms aplinkoms, įskaitant vidaus kalnuotus regionus, pakrantės potvynių ir atoslūgių lygumus ir pramoninius parkus.

4. Siaura bazė, lengvas pritaikymas

Spręsdami siaurų koridorių, ribotų žemės išteklių ir tankios aplinkinės architektūros miesto elektros tinkluose iššūkius, pristatėme siauros bazės kompaktiškų terminalų bokštų seriją.

Ši gaminių serija pasižymi optimizuotais bokšto pagrindo matmenimis ir vėjui atspariu konstrukciniu dizainu, todėl mažesnis plotas ir mažesnis vėjo skerspjūvis.

Šios serijos terminalų bokštai, visiškai atitinkantys visus konstrukcinius apkrovos reikalavimus ir elektros saugos standartus, siūlo lankstų pritaikymą įvairioms miesto žemės aplinkoms, įskaitant žaliąsias juostas, pastočių perimetro sienas ir naujų energetikos objektų periferines zonas. Jie yra praktiškas sprendimas sunkumams, su kuriais dažnai susiduriama statant terminalų bokštus miesto elektros tinklo modernizavimo projektų metu.

5. Lankstus pritaikymas visais įtampos lygiais

Mūsų produktų portfelis apima visas pagrindines aukštos įtampos klases, įskaitant 35 kV, 110 kV ir 220 kV, ir palaiko įvairių konstrukcijų dizainą, pvz., kampinius plieninius grotelių bokštus, vieno stulpelio vamzdinius plieninius bokštus ir kelių grandinių sudėtinius bokštus.

Bokšto aukštis, skersinių svirčių konfigūracija, izoliatoriaus tvirtinimo parametrai, įžeminimo sistemos ir apsaugos nuo žaibo sąrankos gali būti pritaikytos pagal konkrečius reikalavimus.

Galime patenkinti įvairių inžinerinių projektų poreikius – nuo ​​šiluminės energijos tinklų integravimo ir atsinaujinančios energijos perdavimo (vėjo ir saulės) iki miesto ir kaimo paskirstymo tinklų išplėtimo ir tarpregioninių linijų terminalų jungčių – teikiame visapusiškus, vieno langelio pritaikytus pristatymo sprendimus.
