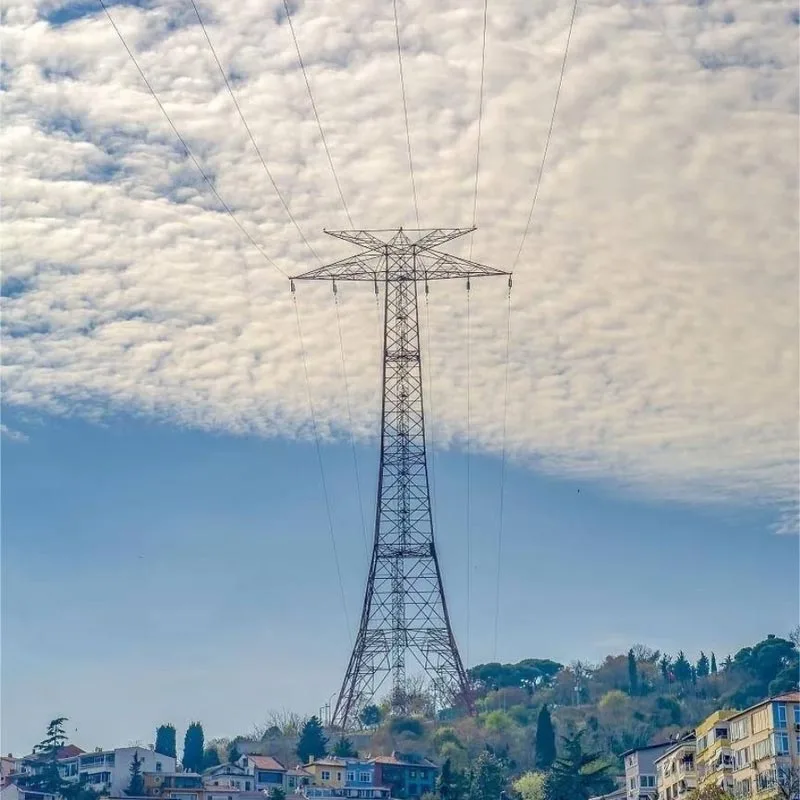

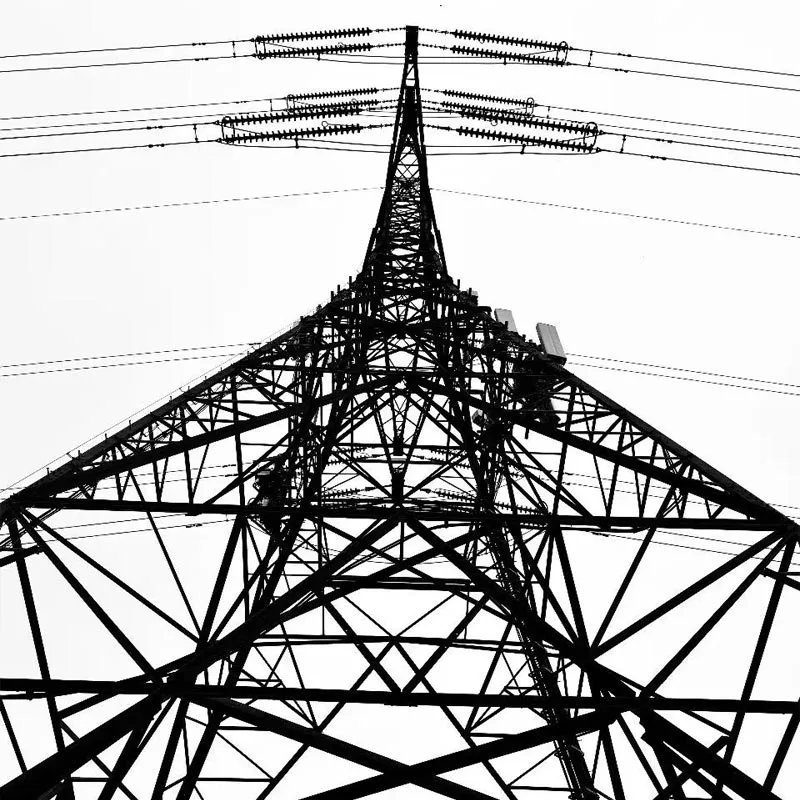

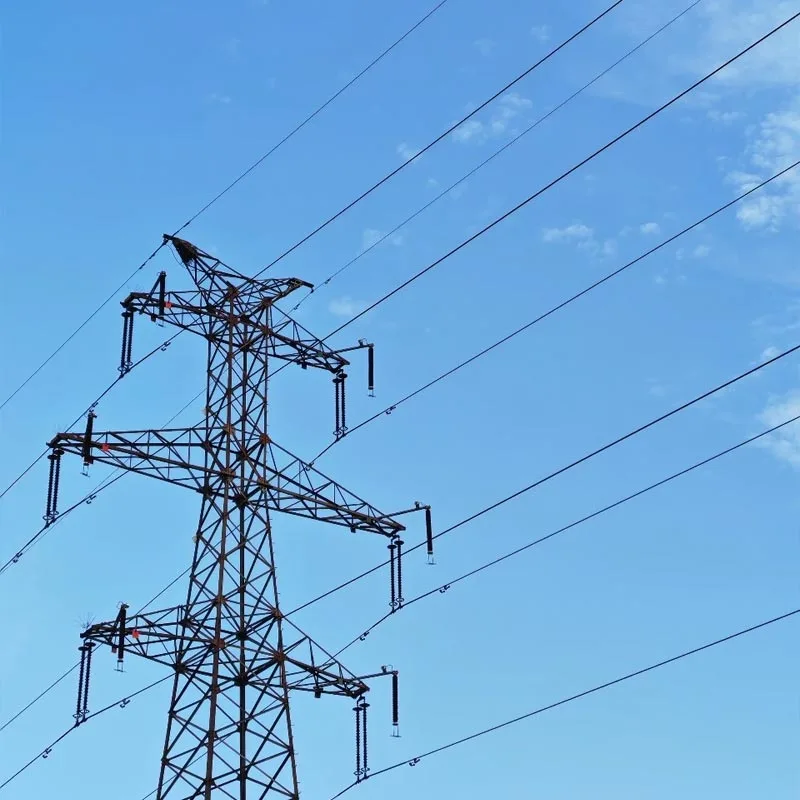

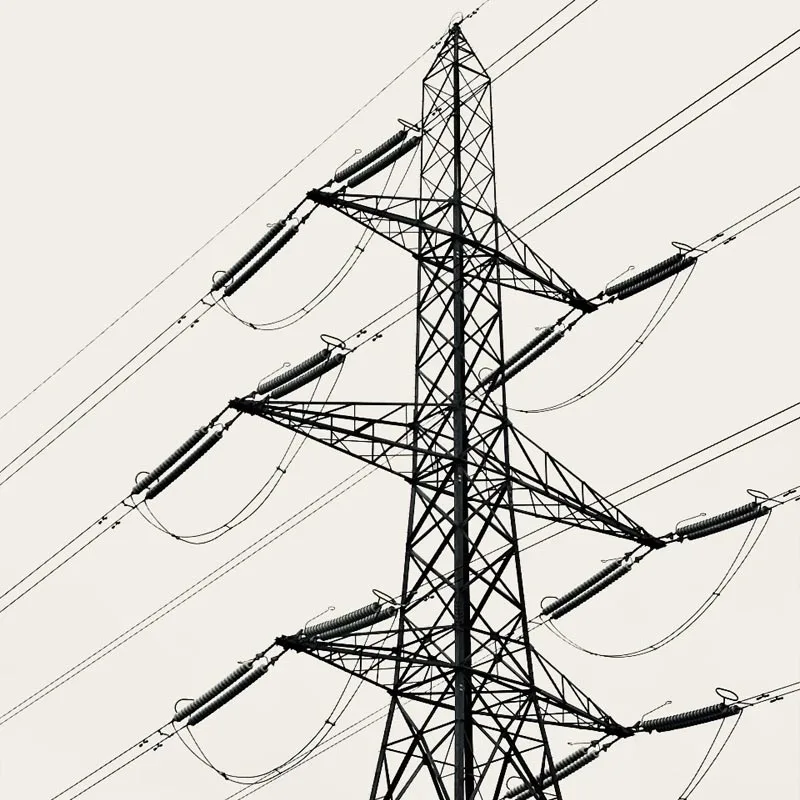

Aukštos įtampos plieninių vamzdžių bokštas

Qingdao Anbang New Energy aukštos įtampos plieninis vamzdinis bokštas yra pagrindinė perdavimo palaikymo įranga, integruojanti „projektavimas-gamyba-montavimas-servisas“. Specialiai sukurta 10kV-1000kV aukštai įtampai, itin aukštos įtampos (UHV) ir ypač aukštos įtampos elektros perdavimo linijas, ji apima įvairius konstrukcijų tipus, įskaitant grotelių tipą, vienos kolonėlės kūginio tipo ir siauro pagrindo kombinuoto tipo.

Kaip „10 geriausių 2022 m. plieno vamzdžių stulpų įmonių“, įmonė remiasi 20 pagrindinių patentų, 50 000 tonų metiniu gamybos pajėgumu ir nacionalinės / pramonės sertifikatais. standartai, tokie kaip GB/T 2694 ir GB 50205.

Gaminys naudoja Q355B/Q420/Q460 klasės didelio stiprumo plieną, pasižymintį karšto cinkavimo antikorozinė, patentuota suvirinimo technologija ir sustiprinta konstrukcijos konstrukcija.

Jis gali veikti stabiliai sudėtinguose scenarijuose, pavyzdžiui, vietovėse, kuriose gali kilti taifūnas, stipriai apledėjusiose vietovėse ir ribotuose miesto koridoriuose, saugus ir patikimus elektros perdavimo sprendimus elektros, ryšių, pramonės ir kitose srityse, ir turi sėkmingai aptarnavo šimtus klientų visame pasaulyje. Abu sulaukė didelio klientų įvertinimo.

Pagrindiniai privalumai

Patentuotas įgalinimas stabiliai struktūrai

Išimtinė pagrindinių patentų nuosavybė, įskaitant „Sustiprinta galios struktūra Bokšto plieno komponentai“ ir „Specialus suvirinimo įrenginys kampiniam plieniniam bokšto pagrindui“. Per trikampę stabilią atramą dizainas ir sutvirtinimo be skylių technologija, padidinama laikomoji galia nepažeidžiant kėbulo stiprumo.

The suvirinimo įtaisas pritaikomas įvairių specifikacijų plieno plokščių išdėstymui; suvirinimo siūlės yra neardomos bandymai, užtikrinantys didelį sąnarių standumą ir minimalų ekscentriškumą. Jo vėjo vibracijos ir apsaugos nuo apledėjimo galimybės yra žymiai pranašesnis už tradicinius produktus.

Didelis stiprumas ir atsparumas korozijai ilgesniam tarnavimo laikui

Pagrindinės medžiagos yra mažai legiruotos didelio stiprumo plienas. The karštai cinkuotos dangos storis yra ne mažesnis kaip 85 μm, o uždaro plieno vamzdžio konstrukcija veiksmingai neleidžia vandens ir dulkių kaupimasis, todėl antikorozinis tarnavimo laikas viršija 30 metų.

Griežtai valdomas strypas lenkimas laipsnis (≤2‰ ilgio) ir ovalumas (≤2D/1000) užtikrina prisitaikymą prie atšiaurios aplinkos, pvz., daug druskos purškimo pakrantės zonos ir stiprus vėjas bei smėlis šiaurės vakarų Kinijoje, kasdienės priežiūros darbų krūvis sudaro tik 1/3 tradicinis geležiniai bokštai.

Scenarijaus pritaikomumas su optimalia grindų erdve

Galimi keli konstrukciniai variantai (siaura bazė kombinuotas tipas, vieno stulpelio kūginis tipas). Vieno vamzdžio bokštui reikia tik apskrito pagrindo, todėl grindų plotas sumažėja daugiau daugiau nei 60%, palyginti su kampiniais plieniniais bokštais, puikiai tinkančiais miesto elektros tinklų transformacijai, pramoniniams parkams ir kiti koridoriais ribojami scenarijai.

Supaprastinto plieninio vamzdžio skerspjūvis turi mažą vėjo pasipriešinimo koeficientą, vėjo apkrovos sumažinimas 30 % taifūnams būdingose vietose ir ilgo tarpatramio ruožuose (upių/kanjonų sankirtose). UHV scenarijuose į bokšto aukštis gali siekti 130 m, o bokšto svoris – 260 tonų, atitinkantis dvigubos grandinės galios reikalavimus perdavimo.

Visos grandinės paslauga efektyviam pristatymui

Teikia „individualizuoto dizaino gamyklos“ raktų paslaugas surenkamasis surinkimas vietoje“. 50 000 ㎡ gamybos bazė garantuoja greitą masinę gamybą.

Priimamas rafinuotas statybos schemos, pvz., didelio stiprumo nailono lyno kėlimas, montavimo ciklas yra 20% trumpesnis nei pramonė vidutinis. Teikiamas viso proceso techninis palaikymas, įskaitant pamatų projektavimą ir komponentų pritaikymą.

Taikymo scenarijai

Galios perdavimo laukas: 110kV-1000kV UHV/ypač aukštos įtampos elektros perdavimo linijos ir pastočių konstrukcijos, ypač tinka tarpregioniniams energijos perdavimo projektams Vidinėje Mongolijoje, Guangsi ir kituose regionuose.

Miesto ir pramonės scenarijai: miesto elektros tinklų atnaujinimas, pramonės parko elektros paskirstymas, ir 10kV galia įkrovimo ir keitimo stočių perdavimo projektai. Siaurabazė konstrukcija sumažina žemės įsigijimo išlaidas ir prisitaiko prie tankios pastatų kompleksinės aplinkos.

Sudėtingas klimatas ir reljefas: Taifūno linkusios pakrantės zonos, stiprus apledėjimas pietvakariuose Kinija, stiprus vėjas greičio zonos šiaurės vakarų Gobyje, taip pat ilgo tarpo perdavimo ruožai, pavyzdžiui, upių/kanjonų sankryžos.

Kelių pramonės šakų pritaikymas: ryšio bazinių stočių palaikymas, radijo ir televizijos bokštai ir ypatinga galia perdavimo įrenginiai kariuomenei. Galima pritaikyti įvairių specifikacijų bokšto konstrukcijas patenkinti specifinius poreikius.

Specifikacijos Parametrai

Dažnai užduodami klausimai (DUK)

1. Ar aukštos įtampos plieninių vamzdinių bokštų kaina yra didesnė nei tradicinių kampinių plieninių bokštų?

Pradinė gamybos kaina yra šiek tiek didesnė, tačiau visapusiška kaina yra naudingesnė! Plienas vamzdinis bokštas yra lengvesnis (esant tokiai pačiai apkrovai svoris sumažėja 30%), todėl pamatų statybos sąnaudos sumažėja 20–40 proc.

Antikorozinis tarnavimo laikas yra iki 30 metų, todėl vėlesnės priežiūros išlaidos sudaro tik 1/3 tradiciniai kampiniai plieniniai bokštai. Be to, jo kompaktiškas plotas žymiai sumažina žemės įsigijimo išlaidas miestų teritorijose, todėl ilgalaikio naudojimo ekonomiškumas yra daug didesnis.

2. Kaip užtikrinti bokšto stabilumą ir saugumą UHV ilgo tarpatramio projektuose?

UHV ilgo tarpatramio bokštuose naudojamos grotelių tipo sustiprintos konstrukcijos, kurių pagrindinės medžiagos pagamintos iš Q460 didelio stiprumo plieno. Jėgos pasiskirstymas optimizuojamas atliekant 3D baigtinių elementų analizę, o jungtys yra dvigubai fiksuojamos susikertant linijos suvirinimas ir flanšinis sujungimas, kurių ekscentriškumas ≤3 mm. Prieš pristatymą, 1:10 mastelio modelio vėjo tunelio bandymai ir atliekami apkrovos ribiniai bandymai.

Sumontavus vietoje ultragarsinis defektų aptikimas ir bendras vertikalumas atliekama patikra siekiant užtikrinti atitiktį 1000kV UHV elektros perdavimo apkrovos reikalavimams. Produktas turi stabiliai veikė keliuose kryžminiuose UHV projektuose.

3. Kaip atlikti kasdienę priežiūrą ir koks yra priežiūros ciklas?

Priežiūra paprasta ir patogi! Kartą per metus rekomenduojama atlikti reguliarius patikrinimus: patikrinkite varžtų sandarumas, kritimo stabdymo bėgių jautrumas (jei yra) ir aplink bokštą esančios kliūtys.

Antikorozinės dangos taisymas turi būti atliekamas kas 5-8 metus, atsižvelgiant į aplinkos sąlygas. The uždara plieninių vamzdžių konstrukcija apsaugo nuo vidinės korozijos, todėl nereikia dažnai atlikti kapitalinio remonto ir žymiai sumažina priežiūros darbų krūvį.

4. Ar palaikomas pritaikytas dizainas ir koks yra pristatymo ciklas?

Galimas viso scenarijaus pritaikymas! Bokšto konstrukcija gali būti pritaikyta pagal įtampos lygį, apkrovą reikalavimus, reljefą ir klimatą, ploto apribojimus ir kitus parametrus.

Standartinio pristatymo ciklas produktai yra 15-30 dienų; dideliems UHV bokštams ar pritaikytiems gaminiams ciklas gali būti derinamas pagal projektą mastelis. Metinis 50 000 tonų įmonės gamybos pajėgumas užtikrina greitą masinę gamybą ir pristatymą.
