Kinijos kampinio plieno perkėlimo bokšto tiekėjas
Kaip pagrindinis aukštos įtampos perdavimo bokštų tiekėjas, pasikliaujantis nacionalinių aukštųjų technologijų įmonių ir Qingdao vietinės visos pramonės grandinės stiprumu,Čingdao Anbango nauja energijadaugiau nei dešimt metų aktyviai dalyvauja pažangiosios plieno konstrukcijų gamybos srityje, daugiausia dėmesio skiriant pagrindiniams aukštos įtampos ir itin aukštos įtampos perdavimo linijų poreikiams ir sukuriant aukštos kokybės kampinio plieno perkėlimo bokštų gaminių matricą.
Kas yra kampinis plieninis perkėlimo bokštas?
Kampinis plieninis perkėlimo bokštas yra išskirtinis specialus bokštas, skirtas aukštos ir itin aukštos įtampos perdavimo linijoms, kurio pagrindinė medžiaga yra Q235/Q355 didelio stiprumo kampinis plienas, kuris varžtais sujungtas į erdvės santvaros konstrukciją, o pagrindinė funkcija – periodiškai keistis erdvinėmis trifazių laidininkų pozicijomis, o neprofesionaliai keičiasi trimis eilėmis.
Skirtingai nuo įprastų kampinių plieninių perdavimo bokštų, jo konstrukcijoje daugiau dėmesio skiriama erdviniam laidų perkėlimo pritaikymui ir jėgos stabilumui, taip pat pridedamos specialios perkėlimo jungiamosios detalės ir vielos kreipiančiosios konstrukcijos, kurios gali tiksliai reguliuoti laido fazės padėtį, kad trifazis laidas užimtų skirtingas erdvines padėtis visoje linijoje, kad būtų subalansuoti elektriniai parametrai, tokie kaip trijų talpos, impedukcija ir galia.
Kaip pagrindinis aukštos įtampos perdavimo linijų specialus stulpinis bokštas, jis atlieka ne tik pagrindines laidų tvirtinimo, apkrovos, atsparumo vėjui ir žemės drebėjimui funkcijas, bet ir efektyviai apsaugo generatorius, transformatorius ir kitą galios įrangą, apsaugo nuo relinės apsaugos nuo gedimų, mažina indukcinius trukdžius aplinkinėms ryšio linijoms, užtikrina tolimo perdavimo saugumą, efektyvumą ir stabilumą.
Kokios yra cinkuoto kampinio plieno perkėlimo bokšto klasifikacijos?
Čingdao Anbango nauja energija kampo plieno perkėlimo bokštas turi visą kategoriją, kartu su trimis pagrindiniais įtampos lygio, perkėlimo režimo ir konstrukcijos tipo matmenimis, kiekviena serija griežtai laikosi nacionalinio standarto energetikos pramonėje, atsižvelgiant į universalumą ir išskirtinį pritaikomumą, ir tiksliai atitinka individualius skirtingų aukštos įtampos perdavimo projektų poreikius:
1. Pagal įtampos lygį
Dengiami aukšto slėgio kampiniai plieniniai perkėlimo bokštai (110kV-220kV) ir itin aukšto slėgio kampiniai plieniniai perkėlimo bokštai (≥330kV).
Theaukštos įtampos modelistinka pramoniniams parkams ir tarpregioninėms perdavimo atšakoms, kad būtų patenkinti įprastinio tolimojo perdavimo ir perkėlimo poreikiai.
UHV modelis sukurtas su konstrukciniu sutvirtinimu, kad būtų optimizuotas santvaros tankis ir mazgo guolis, ir tinka tolimoms ir didelės talpos magistralinėms 500 kV ir aukštesnėms perdavimo linijoms, kurios gali pasiekti tikslesnį fazių reguliavimą ir užtikrinti trifazių parametrų pusiausvyrą.
2. Skirstymas perkeliant
Jis skirstomas į dvi kategorijas: vieno bokšto perkėlimo tipą ir dviejų bokštų perkėlimo tipą.
Vieno bokšto perkėlimo tipas turi kompaktišką dizainą, supaprastintą struktūrą ir mažą plotą, kuris tinka scenarijus, kai linijos erdvė yra ribota, ir gali užbaigti trifazio laidininko perkėlimą viename bokšte.
Dviejų bokštų perkėlimo tipas yra rekomenduojama schema 500 kV ir didesnėms UHV linijoms, kuri užtikrina laidų perkėlimą per dviejų bokštų sinergiją ir pasižymi didesniu stabilumu, tinka didelės apkrovos ir tolimojo perdavimo scenarijams, ir paprastai turi 1–2 perkėlimo bokštų rinkinius kas 100 km liniją.
3. Skirstoma pagal konstrukcinį tipą
Jis skirstomas į vyno taurės tipo kampinio plieno perkėlimo bokštus, katės galvutės tipo kampinio plieno perkėlimo bokštus ir sauso tipo kampinio plieno perkėlimo bokštus.
Vyno taurės tipas pritaikytas horizontaliai išdėstyti laidus, o perkėlimo operacija yra patogi, o tai yra pagrindinis aukštos įtampos linijų pasirinkimas.
Katės galvutės tipas turi trikampį vielos išdėstymą, kuris pasižymi išskirtiniu vėjo ir ledo atsparumu ir tinka sudėtingoms aplinkoms, tokioms kaip pakrantės ir Alpių aplinka.
Sauso tipo konstrukcija turi didelį standumą ir didelę laikomąją galią, todėl tinka didelėms apkrovoms ir didelio tarpatramio perkėlimo scenarijams.
Gaminio specifikacijos
|
Parametrų elementai |
Išsamios specifikacijos |
|
Pagrindinė medžiaga |
Q235B, Q355B didelio stiprumo anglies konstrukcinis kampinis plienas |
|
Taikomas įtampos lygis |
110kV-1000kV (aukšta įtampa: 110kV-220kV, UHV: ≥330kV) |
|
Taikomas aukštis |
15 m ~ 50 m (palaiko nestandartinį pritaikymą, tinka įvairiems perkėlimo scenarijams) |
|
Kampinio plieno specifikacijos |
∠50×5~∠200×20 (pritaikyta pagal įtampos lygį ir apkrovos reikalavimus) |
|
Antikorozinis procesas |
Bendras karštasis cinkavimas, cinko sluoksnio storis ≥85μm, papildoma antikorozinė armatūra mazguose |
|
Dizaino atsparumas vėjui |
120 km / h ~ 180 km / h, gali būti pritaikytas ir sustiprintas pagal poreikį |
|
Seisminis įtvirtinimas |
8 laipsnių seisminis intensyvumas, gali būti pritaikytas ir sustiprintas sudėtingoms darbo sąlygoms |
|
Perkėlimo tikslumas |
Fazių kampo reguliavimo tikslumas ±2°, užtikrinantis trifazių parametrų balansą |
|
Prisijungimo būdas |
Didelio stiprumo varžtų jungtis, aprūpinta specialiomis tvirtinimo detalėmis, apsauganti nuo atsipalaidavimo ir antikorozijos |
|
Įgyvendinimo standartas |
GB50017 Plieninių konstrukcijų kodas, DL/T 646 Techninės perdavimo ir paskirstymo plieninių vamzdžių konstrukcijų gamybos sąlygos ir kt. |
Kokiais scenarijais galima naudoti kampinius plieninius perkėlimo bokštus?
|
Taikymo scenarijai |
Pagrindiniai reikalavimai |
Rekomenduojamų produktų serija |
Pagrindinės techninės savybės |
|
Aukštos įtampos perdavimo linijos (tolimojo atstumo elektros tinklai, koridoriaus perkėlimas) |
Stabili konstrukcija, stipri fazės perkėlimo funkcija, didelis atsparumas vėjui ir ledui, ilgas tarnavimo laikas |
Standartiniai kampiniai plieniniai perkėlimo bokštai, didelio našumo kampiniai plieniniai perkėlimo bokštai |
Karštai cinkuotas Q235 / Q355 / Q420B kampinis plienas; modulinis varžtų surinkimas; skirtas laidininko perkėlimui ir fazių sekos mainams; atsparumas vėjui iki 11–12 klasės; stipri ledo ir sniego apkrova. |
|
Miesto ir priemiesčio elektros tinklai |
Kompaktiškas išdėstymas, taupantis žemę, patikimas izoliacijos koordinavimas, lengvas montavimas |
Vidutinio aukščio kampiniai plieniniai perkėlimo bokštai, siauro kampo plieniniai perkėlimo bokštai |
Optimizuotas bokšto korpuso dydis ribotai miesto erdvei; stabilus perkėlimo našumas; maža pamato kaina; greita konstrukcija ir patogus vėlesnis patikrinimas. |
|
Kalnų ir kalvotos vietovės |
Pritaikomas sudėtingam reljefui, didelis konstrukcijos tvirtumas, mažai priežiūros reikalaujantis |
Kalnų tipo kampiniai plieniniai perkėlimo bokštai, pritaikyti nuolydžiui kampiniai plieniniai perkėlimo bokštai |
Didelio stiprumo kampinė plieno konstrukcija; geras stabilumas šlaituose ir nelygiame reljefe; stiprus atsparumas korozijai; tinka atokioms vietovėms, kur sunku transportuoti. |
|
Pramonės ir naujos energijos zonos (vėjo / saulės jėgainės, pramonės parkai) |
Didelė apkrova, antivibracija, apsauga nuo dulkių, pritaikoma |
Individualiai pritaikyti kampiniai plieniniai perkėlimo bokštai, didelės apkrovos kampiniai plieniniai perkėlimo bokštai |
Visiškai pritaikomas aukščio, intervalo ir perkėlimo režimas; suderinamas su aukštos įtampos oro linijomis naujose energijos bazėse; didelis patvarumas dulkėtoje ir drėgnoje aplinkoje. |
- View as

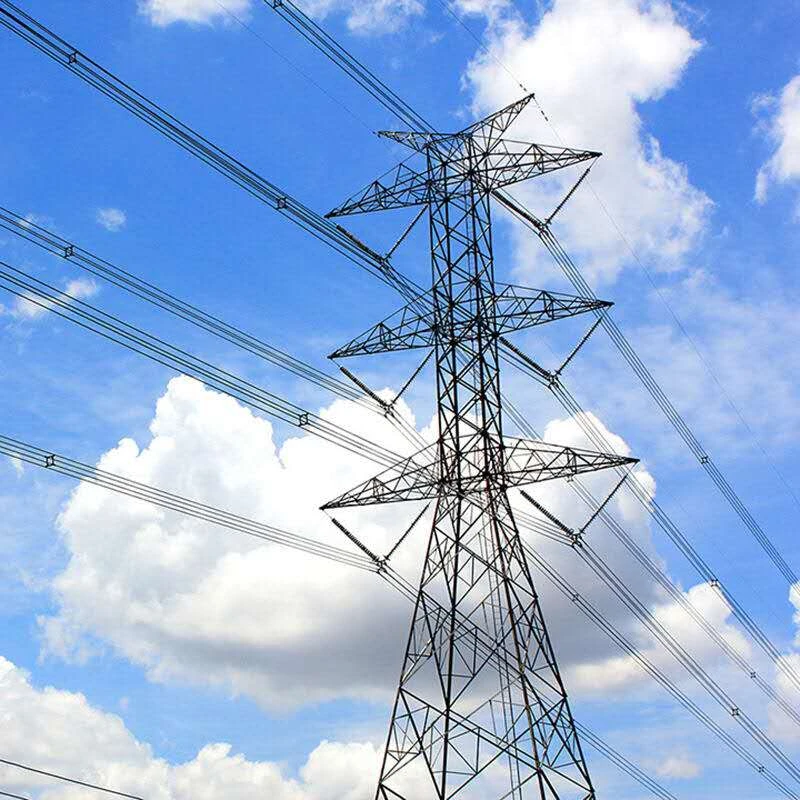

Cinkuoto kampinio plieno perkėlimo bokštas
Qingdao Anbang New Energy Factory pristato meistriškai ir pasišventusį cinkuoto kampo plieno perkėlimo bokštą – pagrindinį elektros perdavimo linijų fazės keitimo įrenginį. Remdamasis pažangia karinio lygio apdorojimo technologija, jis integruoja ypatingą stabilumą su ilgalaikiu atsparumu korozijai, specialiai sukurtas ypač aukštos įtampos tolimojo perdavimo linijoms. Jis siūlo vieno langelio trifazio disbalanso problemos sprendimą, užtikrina saugų elektros tinklo veikimą trisdešimt metų, todėl tai yra pageidaujamas ir patikimas pasirinkimas nacionalinio lygmens elektros tinklų projektams.

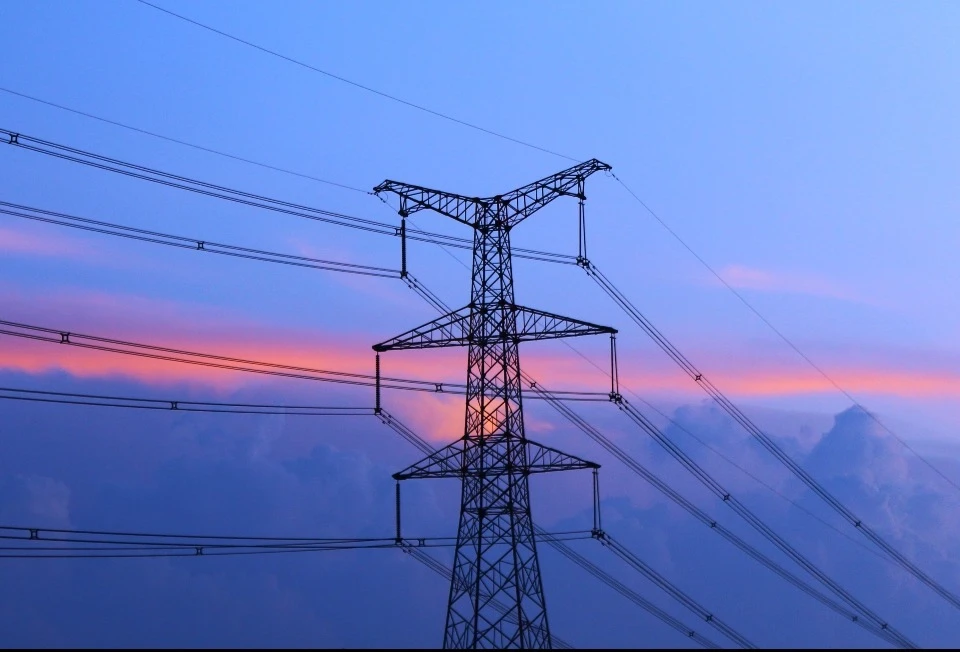

Aukštos įtampos kampinis plieno perkėlimo bokštas
Įsikūręs Čingdao mieste, Kinijoje, Anbang New Energy yra stiprių pajėgumų šaltinių gamykla. Tikslioje gamyboje pagrindinis dėmesys skiriamas aukštos įtampos kampinių plieninių perkėlimo bokštų tyrimams, projektavimui ir didelio masto gamybai, teikiant didelio našumo ir labai patikimus fazių poslinkio palaikymo sprendimus pasauliniams itin aukštos įtampos perdavimo projektams.

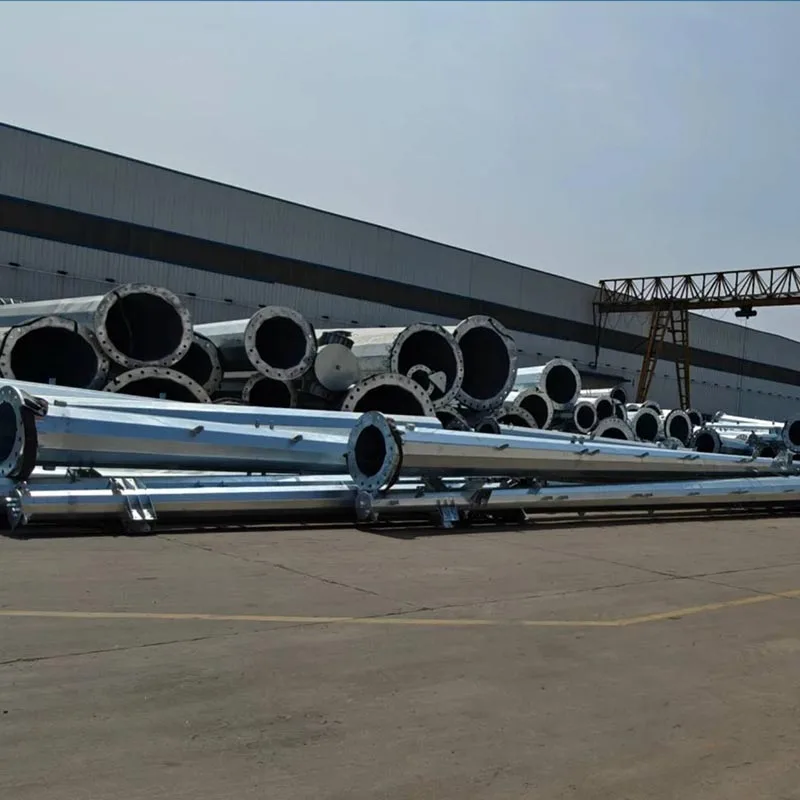

Kampinis plieninis jėgos perdavimo perkėlimo bokštas
„Angle Steel Power Transmission Transposition“ bokštas yra specializuotas grotelių tipo geležinis bokštas, plačiai naudojamas aukštos ir ypač aukštos įtampos elektros perdavimo linijose. Jei ieškote patikimo gamintojo ir tiekėjo, rinkitės Anbang, mes galime pasiūlyti techninę pagalbą.

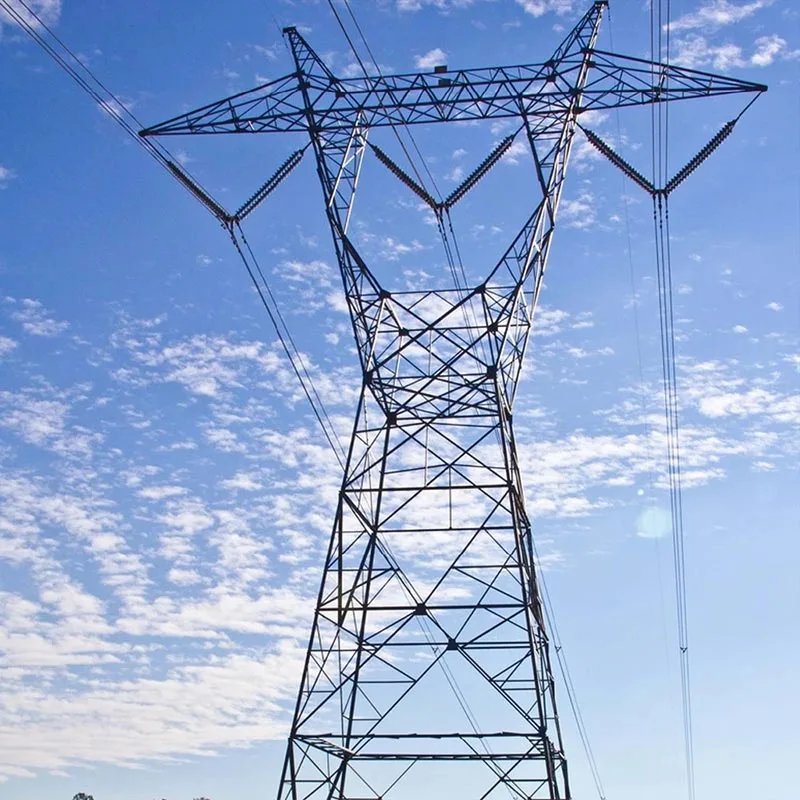

Kampinis plieno grotelių perkėlimo bokštas
Anbang yra profesionalus kampinio plieno grotelių perkėlimo bokšto tiekėjas, šis patvarus gaminys yra specializuota perdavimo linijos struktūra, plačiai naudojama aukštos įtampos ir ypač aukštos įtampos elektros perdavimo projektuose, paprastai taikoma 110 kV, 220 kV, 330 kV ir aukštesniems elektros tinklams.

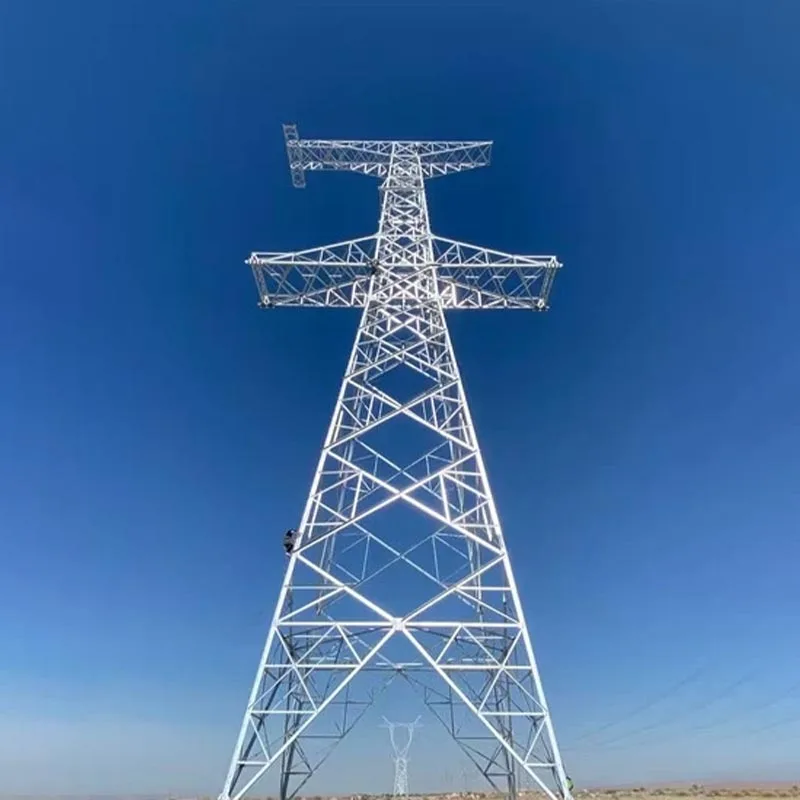

Kampinis plieninis fazių perjungimo bokštas
Kampiniai plieniniai fazių perjungimo bokštai yra specializuotos aukštos įtampos / ypač aukštos įtampos (EHV) kintamosios srovės perdavimo linijų grotelių konstrukcijos, pagamintos iš standartizuoto kampinio plieno varžtais. Jie sujungia įprastų kampinių plieninių bokštų mechaninį stabilumą su pagrindine trifazio laidininko perkėlimo funkcija. Norėdami rasti visapusišką savo projekto sprendimą, susisiekite su Anbang.

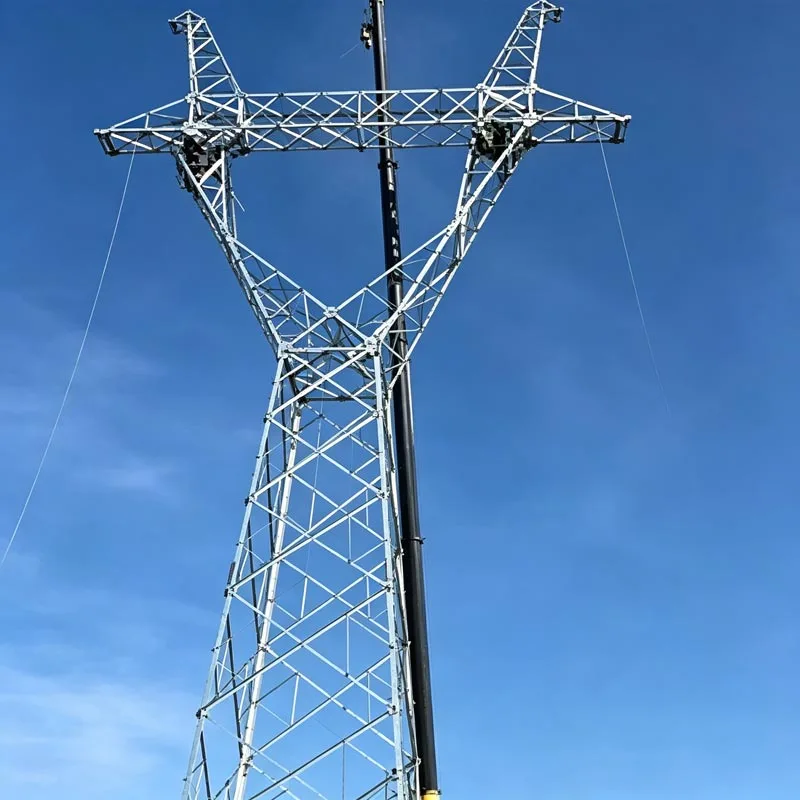

Cinkuoto kampinio plieno jėgos perdavimo bokštas
Qingdao Anbang gamyklos pagaminti cinkuoto kampinio plieno jėgos perdavimo bokštai yra grotelių tipo plieninės konstrukcijos, plačiai naudojamos oro linijoms elektros tinkluose palaikyti. Pagaminti iš karšto valcavimo kampinio plieno profilių ir apsaugoti karštuoju cinkavimu, šie bokštai pasižymi dideliu mechaniniu stiprumu, puikiu atsparumu korozijai ir ilgą tarnavimo laiką (paprastai 40–50 metų). Jų atvirų grotelių konstrukcija sumažina vėjo apkrovą ir padidina konstrukcijos efektyvumą, todėl tinka įvairiems įtampos lygiams (nuo 10 kV iki daugiau nei 800 kV) ir reljefo sąlygoms.
Kaip patikimas Kampinis plieno perkėlimo bokštas gamintojas ir tiekėjas Kinijoje, turime savo gamyklą. Jei norite įsigyti kokybiškų ir ilgaamžių gaminių, susisiekite su mumis.
