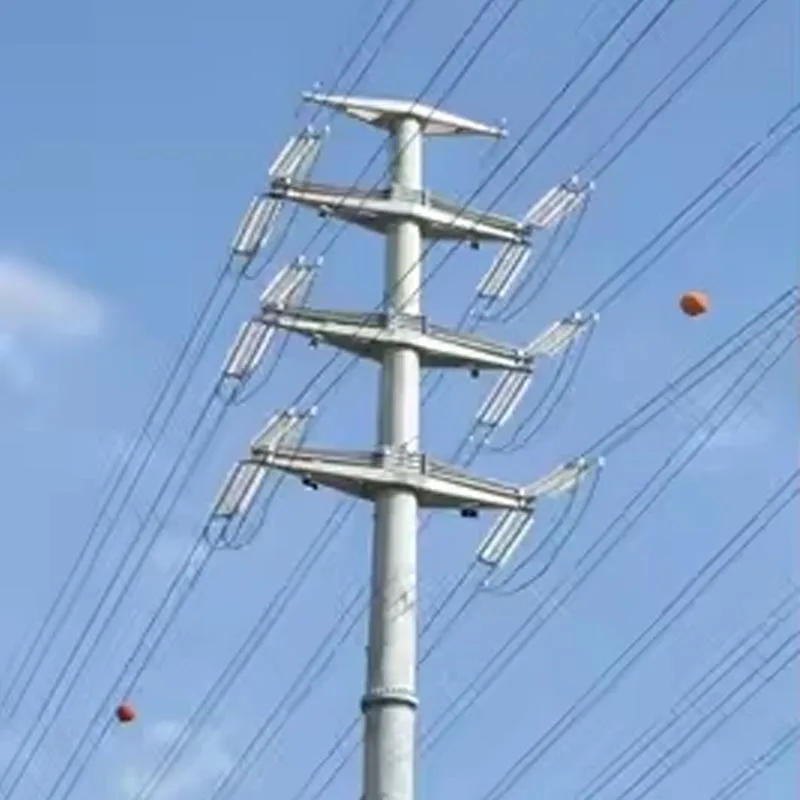

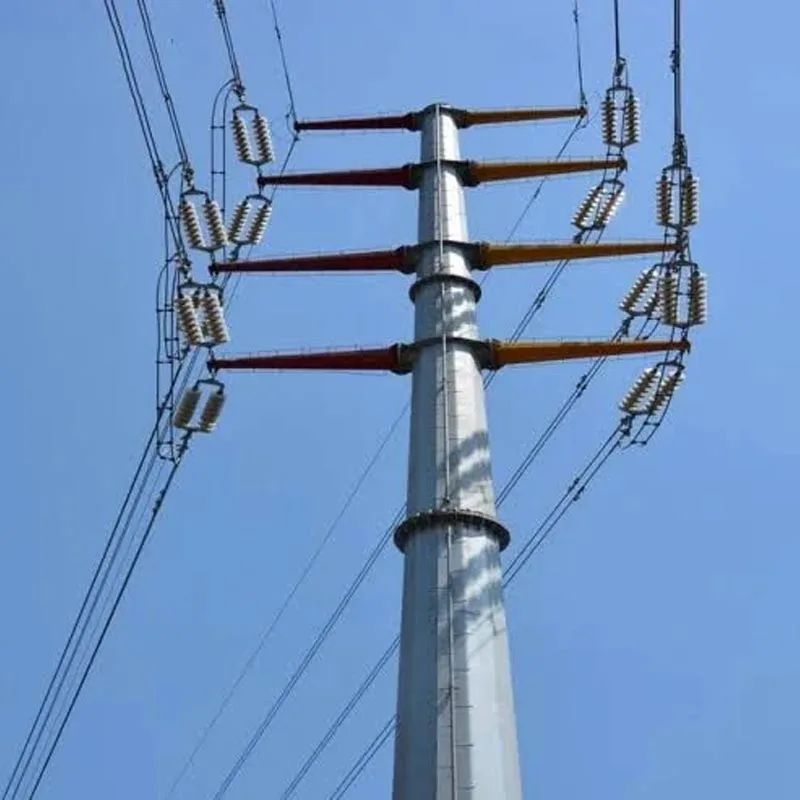

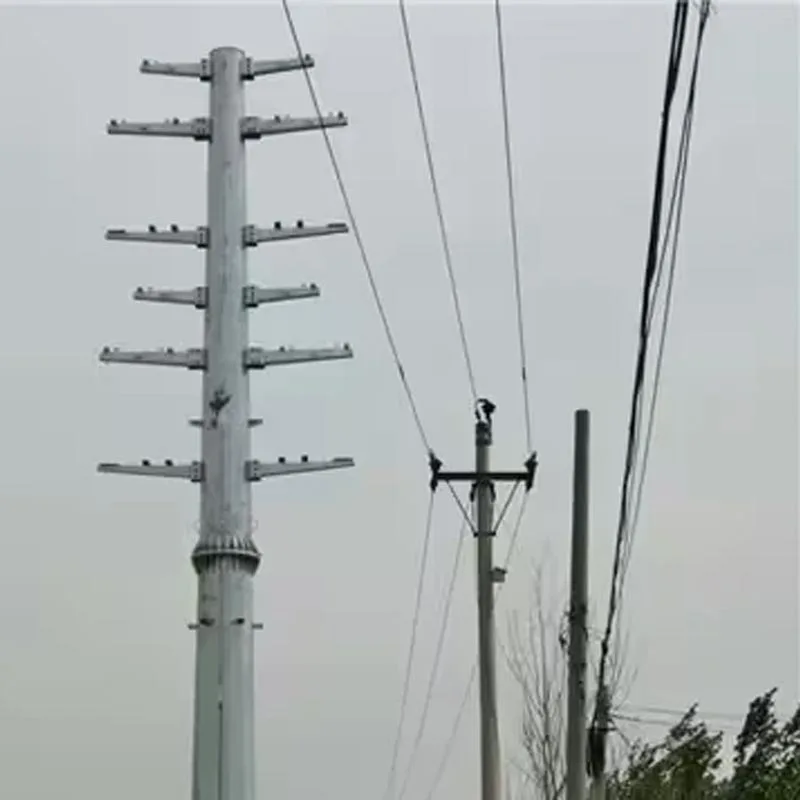

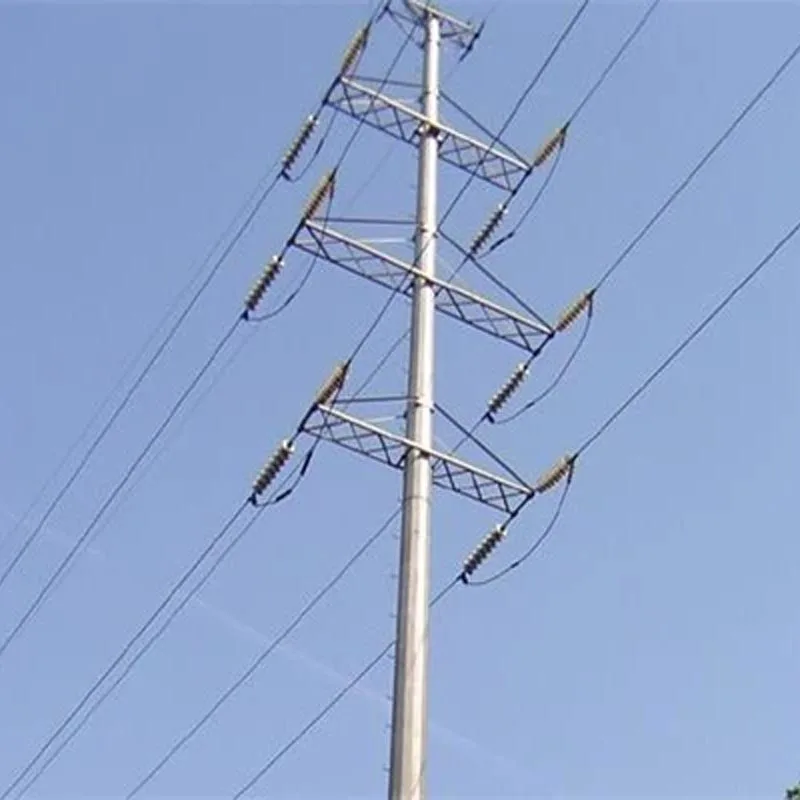

33kV vamzdinis plieninis paskirstymo stulpas

Anbang 33kV vamzdinio plieno paskirstymo stulpo taikymo scenarijai

Anbang 33kV vamzdiniai plieniniai paskirstymo stulpai yra pagrindinė vidutinės įtampos oro elektros energijos infrastruktūra paskirstymo sistemos, pritaikomos įvairioms geografinėms ir projekto sąlygoms.

Miesto ir priemiesčio elektros tinklai Idealiai tinka kompaktiškiems miesto koridoriams, gyvenamiesiems rajonams ir savivaldybėms renovacijos projektai. Dėl mažo ploto ir tvarkingos išvaizdos jie tinka siauriems kelių rezervams ir tankiai užstatyti zonos, naudojamos kaip pakabos, kampiniai ir gnybtų poliai 33 kV oro tiektuvams.

Kaimo elektrifikacija ir miesto apylinkių tinklai, tinkami elektros tiekimui dideliais atstumais į kaimus, dirbamus plotus ir maži miesteliai. Lengva surenkama konstrukcija sumažina transportavimo sunkumus atokioje vietovėje, palaiko kaimo tinklo modernizavimo ir išplėtimo programas.

Pramonės zonos ir komerciniai parkai stabiliai tiekia energiją gamykloms, logistikos centrams, prekybos kompleksams ir pramonines valdas. Didelė konstrukcinė apkrova atlaiko dideles laidininkų apkrovas ir dažną tinklo plėtrą reikalavimus.

Atsinaujinančios energijos tinklo jungtis plačiai pritaikyta vidutinio dydžio saulės energijos ūkių ir vėjo energijos išeinančioms linijoms stočių, jungiančių atsinaujinančios energijos gamybos aikšteles su regioninėmis paskirstymo pastotėmis.

Pakrantės, stipraus vėjo ir atšiaurios aplinkos projektai Karštai cinkuotas apdorojimas užtikrina puikią antikoroziją našumas, todėl jie yra patikimi pakrančių zonose, drėgnuose regionuose ir vietose, kuriose pučia stiprus vėjas.

Infrastruktūrą remiantys projektai, taikomi elektros tiekimui elektrifikuotuose transporto keliuose, kasybos zonose ir nuotoliniai inžineriniai įrenginiai. Visi stulpai yra paremti oficialiomis bandymų ataskaitomis, pilnais ISO sertifikatais ir turtinga pasaulinės projektų nuorodos; Galimi individualūs dizainai, atitinkantys vietinę vėjo apkrovą, dirvožemio sąlygas ir technines standartus.

Svarbios 33 kV vamzdinio plieno paskirstymo stulpo įrengimo specifikacijos ir atsargumo priemonės

Pagrindinės diegimo specifikacijos

Pamatų reikalavimai Pamato tipas turi būti suprojektuotas atsižvelgiant į vietinę vėjo apkrovą, grunto laikomąją galią ir stulpo aukštis. Paprastai naudojamas betoninis pamatas arba inkarinis pamatas. Pamatų kasimas gylis, matmenys ir betono stiprumo klasė turi griežtai atitikti inžinerinius brėžinius. Užpildas turi būti sutankintas sluoksnis po sluoksnio, kad būtų užtikrintas pakankamas stabilumas, apsaugantis nuo apvirtimo.

Vertikalus ir padėties tolerancija Po pastatymo stulpo vertikalus nuokrypis neturi viršyti 3 ‰ stulpo aukščio. Horizontalus padėties poslinkis žemės lygyje turi atitikti trasos projektą; nuokrypis turi būti kontroliuojamas elektros paskirstymo standartuose nurodytas leistinas diapazonas.

Sekcijos sujungimo standartas Kelių sekcijų vamzdinių polių flanšinių jungčių paviršiai turi būti švarūs ir lygūs. Visi didelio stiprumo varžtai turi būti priveržiami simetriškai iš eilės, kad būtų pasiekta nurodyta sukimo momento vertė. Užrakinimo poveržlės turi turi būti visiškai sumontuotas, kad varžtai neatsipalaiduotų veikiant ilgalaikei vibracijai.

Įžeminimo specifikacija Privalomas patikimas įžeminimo įrengimas. Įžeminimo varža turi atitikti vietinę 33 kV skirstomojo tinklo reikalavimus. Įžeminimo laidininkai turi būti tvirtai privirinti arba prisukti varžtais prie poliaus pagrindo ir jungčių jungtys turi būti apdorotos antikoroziniu būdu

Tvirtinimo mazgas Standartinis kryžminis svirtis, izoliatoriai, kabelių spaustukai ir kita techninė įranga turi būti montuojami pagal su dizaino orientacija. Iš anksto nustatytų montavimo skylių negalima gręžti ar keisti savavališkai. Aparatūros priveržimas sukimo momentas turi atitikti gamintojo technines gaires.

Pagrindinės 33 kV vamzdinio plieno paskirstymo stulpo atsargumo priemonės

Atsargumo priemonės transportavimo ir sandėliavimo metu

1.Apsaugokite karštai cinkuotą paviršių nuo įbrėžimų, smūgių ir trinties. Bet kokie dangos pažeidimai turi būti laiku pataisyti atitinkama antikorozine danga.
2. Atremkite stulpus su minkštu paminkštinimu krovimo ir gabenimo metu, kad išvengtumėte vietinės deformacijos. Nestatykite sunkių krovinių tiesiai ant stulpų korpusų.
3.Stulpus laikykite ant plokščios, gerai nusausintos žemės; atskirti sluoksnius, naudojant medines atramas, kad išvengtumėte drėgmės susilaikymo ir paviršiaus korozijos.

Atsargumo priemonės montavimo metu

1. Griežtai laikykitės nurodytų kėlimo vietų. Netinkamas kėlimo surišimas gali sukelti nuolatinę vamzdinio stulpo lenkimo deformaciją.
2. Savavališkai negręžkite naujų skylių ir nepjaukite stulpo korpuso be gamintojo techninio liudijimo, nes tai susilpnins konstrukcijos stiprumą.
3.Simetriškai priveržkite flanšo didelio stiprumo varžtus iki nurodyto sukimo momento; užbaigti antrinę patikrą po montavimo.
4. Valdymo stulpo vertikalus nuokrypis per 3‰ nuo stulpo aukščio. Užtikrinkite pagrindo sutankinimą, kad išvengtumėte stulpų pasvirimo ir apvirtimo rizikos.
5.Reikalingas patikimas įžeminimo ryšys. Patikrinkite įžeminimo varžą, kad ji atitiktų vietinius 33 kV elektros tinklo standartus.
6. Sustabdykite statybas perkūnijos, smarkaus lietaus ir stipraus vėjo metu, kad užtikrintumėte darbo saugumą.

Atsargumo priemonės eksploatacijos ir priežiūros metu

1. Niekada nepridėkite papildomos techninės įrangos, kabelių ar įrangos, viršijančios stulpo suprojektuotą apkrovą.
2. Reguliariai tikrinkite, ar neatsipalaidavo varžtai, neatsiplėšė dangos, ar nėra korozijos ir matomos polių deformacijos.
3.Laiku pataisykite pažeistus cinkuotus sluoksnius, kad sulėtintumėte rūdijimą, ypač stulpams, įrengtiems pakrantės ir drėgnose vietose.
4.Venkite sunkių mašinų susidūrimo šalia polinių pamatų; pastatyti įspėjamuosius ženklus kelio stulpų vietose.
5.Reguliariai registruoti patikrinimo rezultatus; Nustačius nenormalių būklių, atlikti sustiprinamąjį gydymą.

Pagrindinės 33 kV vamzdinio plieno paskirstymo stulpo įprastinės priežiūros gairės

1. Vizuali apžiūra (reguliarus ciklas: kas ketvirtį / kas pusmetį)

• Patikrinkite, ar stulpo korpusas nėra sulenktas, įlenktas, įtrūkęs ir deformuotas.
• Patikrinkite karštai cinkuotą dangą: aptikkite lupimąsi, įtrūkimus, rūdžių dėmes, ypač ant flanšų, suvirinimo siūlių ir pagrindo sekcijų.
• Patikrinkite, ar skersiniai ginklai, izoliatoriai, jungiamosios detalės ir kabeliai nepažeisti, pasenę ar nepasislinkę.
• Įsitikinkite, kad į stulpą nėra medžių, pašalinių daiktų ar šiukšlių.

2. Jungties ir varžtų patikrinimas

• Patikrinkite, ar visi flanšo varžtai, tvirtinimo detalės ir fiksavimo poveržlės neatsipalaidavo, ar nėra rūdžių ar trūkstamų dalių.
• Atlaisvintus varžtus priveržkite iki reikiamo sukimo momento; pakeiskite stipriai koroziją sukeliančią įrangą.
• Ištirti įžeminimo jungties jungtis; užtikrinti tvirtą kontaktą be oksidacijos.

3. Pamatų ir aplinkos patikrinimas

• Patikrinkite pamatą, ar nėra nuosėdų, įtrūkimų, vandens susikaupimo ar dirvožemio erozijos.
• Pašalinkite sukauptą dirvą, piktžoles ir vandenį aplink stulpo pagrindą, kad išvengtumėte greitesnės korozijos.
• Stebėti vertikalumą; iš karto adresas akivaizdus pakreipimas.

4. Įžeminimo našumo bandymas (rekomenduojama kasmet)

• Išmatuokite įžeminimo varžą, kad atitiktumėte vietines 33 kV paskirstymo specifikacijas.
• Sutaisykite nutrūkusius arba korozijos pažeistus įžeminimo laidus ir pertvarkykite jungtis, kai varža viršija ribas.

DUK apie Anbang 33kV vamzdinio plieno paskirstymo stulpą

1 klausimas: kokį antikorozinį apdorojimą taikote vamzdiniams plieniniams stulpams?

A1: Visi poliai naudoja karštą cinkavimą kaip standartinį apdorojimą. Cinkuotas sluoksnis efektyviai atsparus rūdims, druskai rūkas ir drėgnas klimatas, tinka vidaus, kaimo ir pakrantės aplinkai. Individualizuota dvipusė danga (cinkavimas plius dažai) yra labai ėsdinančioms vietoms.

2 klausimas: ar galite pateikti oficialias bandymų ataskaitas ir atitinkamus sertifikatus?

A2: Taip. Pateikiame išsamias konstrukcijos apkrovos bandymų ataskaitas, medžiagų patikrinimo sertifikatus, ISO 9001 sertifikatą ir kiti reikalingi dokumentai pasiūlymui ir projektui priimti. Visi techniniai duomenys atitinka tarptautinius reikalavimus įtampos paskirstymo standartai.

3 klausimas: ar palaikomas pritaikytas dizainas?

A3: Tikrai. Pagal tai reguliuojame stulpo aukštį, sienelės storį, viršutinę apkrovą, montavimo angų išdėstymą ir flanšo dydį vietinė vėjo apkrova, grunto būklė ir 33kV linijos inžineriniai reikalavimai. Pakabų, kampinių ir gnybtų polių konstrukcijos visi yra prieinami.

4 klausimas: kokios yra jūsų gamybos ir pristatymo galimybės?

A4: Mums priklauso visiškai automatinės gamybos linijos su stabiliais masinės gamybos pajėgumais. Galime atlikti didelius masinius užsakymus ir sudaryti lanksčius siuntimo grafikus, kad atitiktų EPC ir komunalinių paslaugų projektų terminus.

5 klausimas: kokio tipo pamatą rekomenduojama montuoti?

A5: dažniausiai naudojamas inkarinis pamatas arba išlietas betoninis pamatas. Konkretus dydis priklauso nuo stulpo aukštis, vėjo greitis ir dirvožemio laikomoji galia. Pagal pageidavimą galime pasiūlyti pamatinius pamatų brėžinius.

6 klausimas: kiek laiko numatomas tarnavimo laikas?

A6: normaliai eksploatuojant ir reguliariai prižiūrint, karštai cinkuoto plieno stulpai tarnauja 25–30 metų. Eksploatacijos trukmę galima pratęsti naudojant patobulintus antikorozinius sprendimus, skirtus pakrantės daug druskos turintiems regionams.
