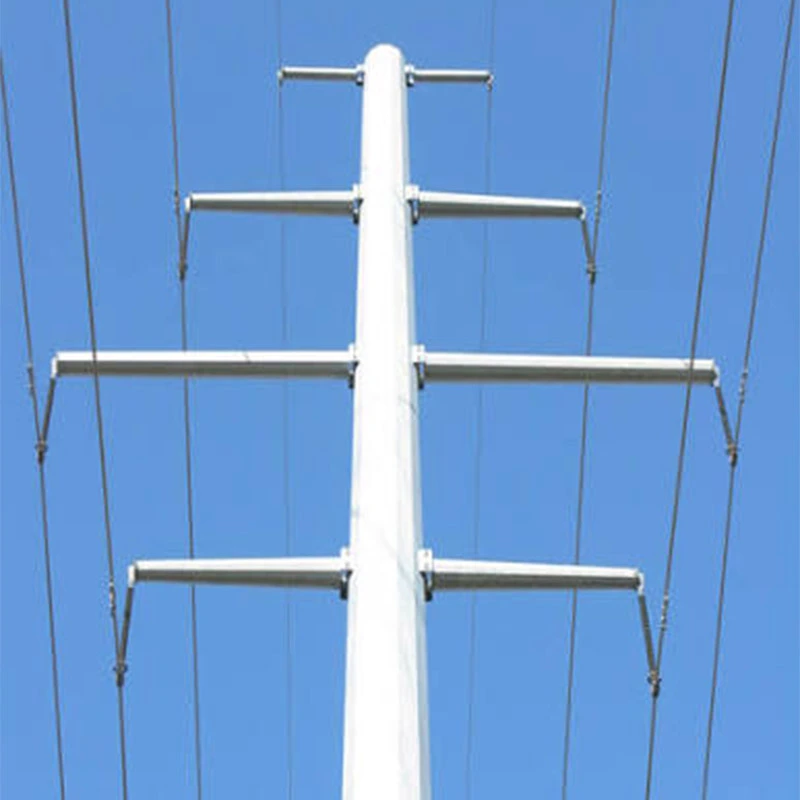

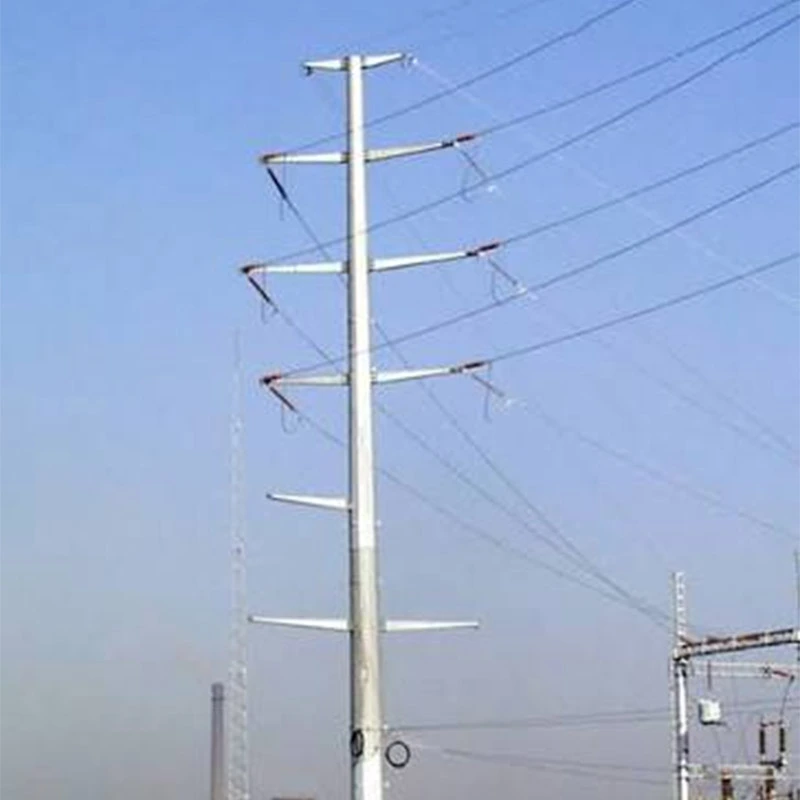

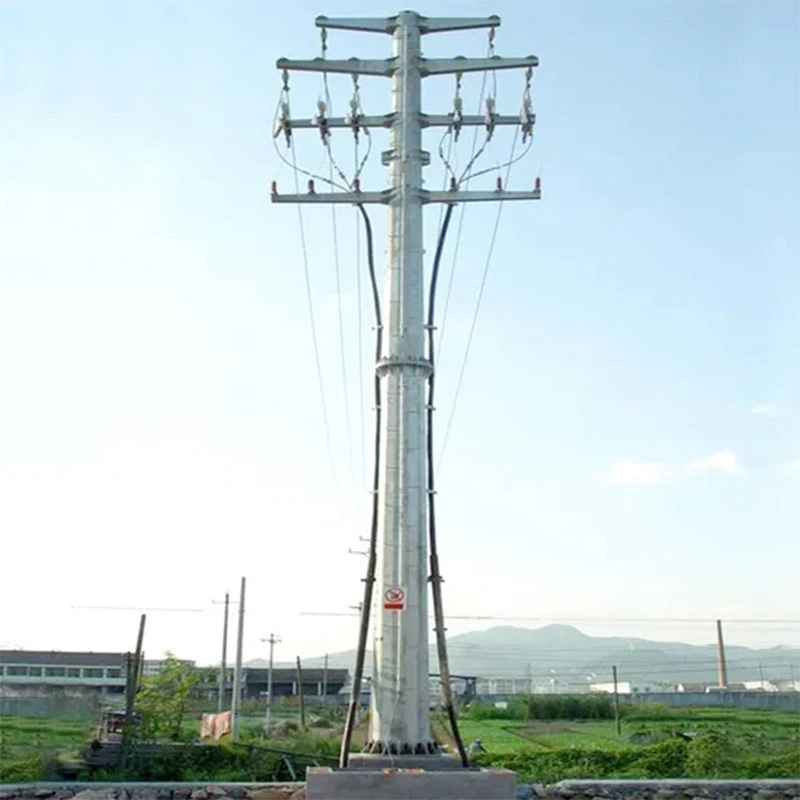

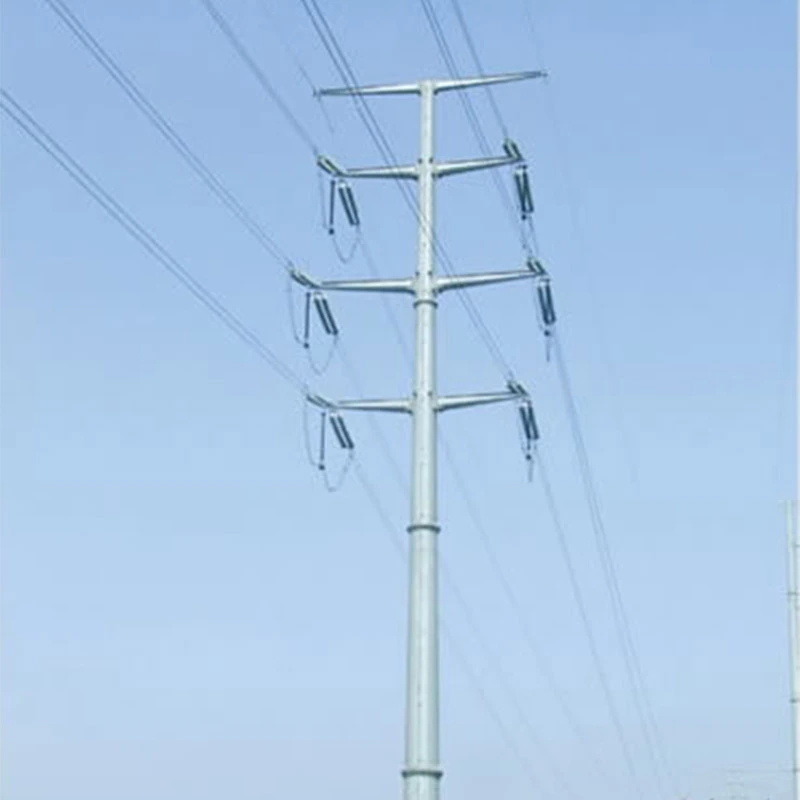

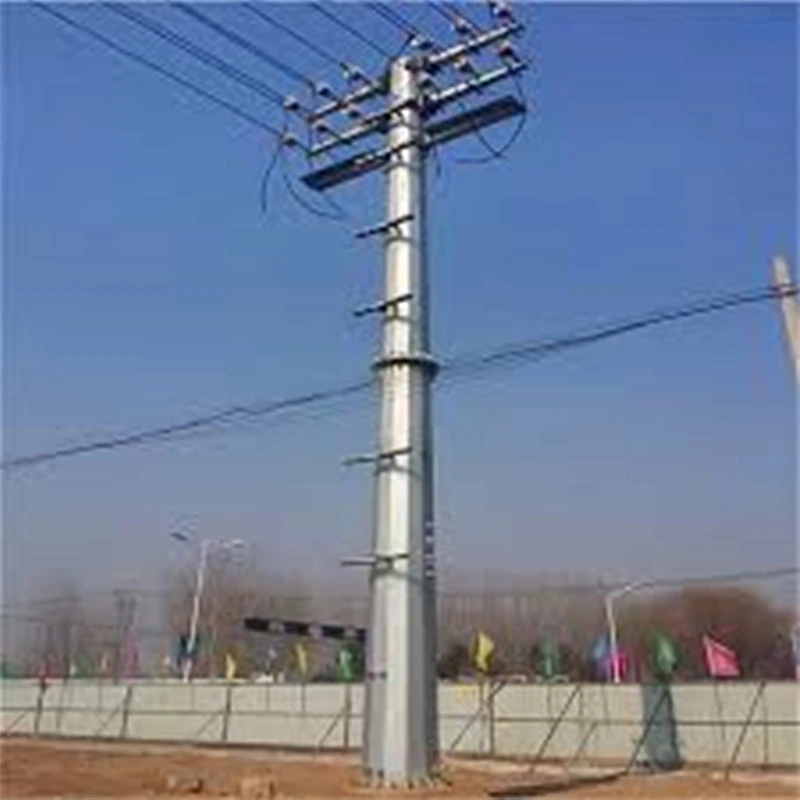

Vamzdinis plieno įtempimo bokštas

Visi gaminiai atitinka EN 1090 ir EN 10025 Europos standartus, patvirtintus autoritetingomis trečiųjų šalių bandymų ataskaitomis. iš SGS ir TÜV. Visoje vietoje vykdoma griežta žaliavų ir gatavų produktų kokybės patikra gamyba, kad būtų užtikrintas ilgalaikis antikorozinis veikimas ir mechaninis stiprumas. Turime turtingą pasaulinį projektą patirtis, tiekiant vamzdinius plieninius įtempimo bokštus keliems 220kV-500kV oro perdavimo projektams Europoje, Centrinėje Azijoje ir kituose regionuose. Optimizuotas kampinio pjūvio linijos perėjimui, vielos įtempimo guoliui ir įrengimas vietoje, šis bokštas pasižymi patogiu surinkimu ir mažomis priežiūros sąnaudomis. Pagal individualų piešinį gali būti pateikti apdorojimo ir pilno komplektavimo sertifikavimo dokumentai, atitinkantys klientų pasiūlymą ir sklypo statybą paklausa.

Vamzdinio plieno įtempimo bokšto taikymo scenarijai

Vamzdiniai plieniniai įtempimo bokštai yra plačiai naudojami 220 kV-500 kV aukštos įtampos oro perdavimo linijoms, idealiai tinka linijos kampinės atkarpos, galiniai taškai, upės ir slėnio sankirtos, kalnuotas reljefas ir pakrantės druskos purškimo zonos, kaip taip pat vėjo ir saulės atsinaujinančios energijos bazių energijos evakuacijos projektai.

Palaikoma stiprių vidinių gamybos pajėgumų, mūsų gamykla atlieka visas gamybos darbo eigas: žaliavų patikrinimas, CNC pjovimas, robotinis suvirinimas, išankstinis surinkimas, karštas cinkavimas ir gatavas produktas testavimas, palaikantis pritaikytą gamybą pagal kliento brėžinius ir vietos apkrovos parametrus.

Griežtas kokybės užtikrinimas apima kiekvieną gamybos etapą. Kritinės suvirinimo siūlės atlieka neardomuosius bandymus. Produktai atitinka su EN 1090, EN 10025 standartais, kartu su autoritetingomis SGS ir TÜV trečiųjų šalių bandymų ataskaitomis, apimančiomis mechaninis stiprumas ir antikorozinės savybės.

Įrodyta keliuose užjūrio perdavimo projektuose, šie surenkamieji bokštai leidžia greitai pastatyti lauke ir žemai priežiūra, puikiai atitinkantys kompleksinio reljefo EPC konkurso ir statybos reikalavimus

Autoritetingi bandymų duomenys ir ataskaitos

Mūsų vamzdinis plieninis įtempimo bokštas yra visapusiškai patikrintas trečiosios šalies SGS ir TÜV. fizinių bandymų ataskaitos, kurias galima pateikti projekto pasiūlymui teikti. Bandymo elementai apima žaliavų mechanines charakteristikas, ultragarsinis neardomojo suvirinimo patikrinimas, karšto cinkavimo antikorozinės savybės, matmenų tolerancija ir imituotas konstrukcijos apkrovos bandymas.

Pagrindiniai autoritetingi bandymo duomenys

1. Plieninis pagrindas:takumo riba ≥355 MPa, atsparumas tempimui 470-630 MPa, žemos temperatūros smūgis energija ≥34J esant -20 ℃.

2. Karštas cinkavimas:vidutinis cinko dangos storis ≥86 μm; druskos purškimo bandymas įrodo, kad raudonų rūdžių nėra formavimas per 1000 valandų ciklą, užtikrinantis ilgalaikį lauko antikorozinį pajėgumą.

3. Suvirinimo jungtis:100% ultragarsinis NDT patikrinimas, neaptikta įtrūkimų ar nepilno suliejimo defekto.

4. Struktūrinė apkrova:pilno masto pavyzdinis testas patvirtina stabilų veikimą esant projektiniam vėjo greičiui iki 45 m/s ir didelė ledo dangos apkrova.

Vamzdinio plieno įtempimo bokšto standartinės įprastinės priežiūros gairės

Šios gairės apima reguliarią vamzdinių plieno įtempimo bokštų, naudojamų 220 kV–500 kV įtampa, tikrinimą ir priežiūrą. oro perdavimo linijos, siekiant užtikrinti ilgalaikį saugų veikimą.

Vizuali ir konstrukcinė apžiūra

Kas 6-12 mėnesių atlikti visą objekto vizualinį patikrinimą. Patikrinkite bokšto korpuso deformaciją, atsipalaidavęs varžtas arba jo nėra dalys, vamzdžių jungties sujungimo būsena ir pamatų nusėdimas. Atlaisvintus varžtus priveržkite iki nurodytos sukimo momento vertės mūsų gamyklos bandymo dokumentai. Nedelsdami pakeiskite pažeistus komponentus.

Antikorozinis patikrinimas

Patikrinkite karštai cinkuotus paviršius. Žiūrėkite SGS patikrintą bandymo standartą: kvalifikuotos cinko dangos storis ≥86 μm. Stebėkite, ar neatsilupęs cinko sluoksnis, rūdžių dėmės, ypač suvirinimo siūlėse ir pakrantės druskos purškimo zonose. Pataisymas Antikoroziniai dažai turi būti padengti, kai atsiranda raudonų rūdžių.

Suvirinimo ir pagalbinių dalių patikra

Išnagrinėti raktų suvirinimo jungtis; remkitės TÜV ultragarso NDT bandymo standartais, kad aptiktumėte paviršiaus įtrūkimus. Patikrinkite izoliatorius, jungiamosios detalės ir įžeminimo įrenginiai. Užtikrinkite, kad įžeminimo varža neviršytų projektinių reikalavimų.

Priežiūra po ekstremalių oro sąlygų

Po stipraus vėjo, stipraus ledo ar žemės drebėjimo atlikite specialų skubų patikrinimą. Patikrinkite bokšto įlinkį ir jungtį vientisumas. Visi techninės priežiūros įrašai turi būti saugomi, kad būtų galima atsekti. Mūsų techninė komanda siūlo palaikymą po pardavimo kompleksiniam vietos įvertinimui ir komponentų keitimui.

Anbango vamzdinio plieno įtempimo bokšto sertifikatai

„Qingdao Anbang New Energy“ vamzdinis plieno įtempimo bokštas turi visus sistemos ir gaminio lygio sertifikatus remti pasaulinius aukštos įtampos perdavimo projektus, ypač ES ir Centrinės Azijos EPC konkursus.

Mūsų gamykla yra sertifikuota pagal ISO 9001 kokybės vadybos sistemą, ISO 14001 aplinkos vadybos sistemą ir ISO 45001 Profesinės sveikatos ir saugos sistema, garantuojanti standartizuotą viso ciklo gamybos kontrolę nuo žaliavos, gaunamos iki gatavo produkto pristatymo.

Kad būtų galima patekti į Europos rinką, gaminiai atitinka EN 1090-1 (EXC3) ir EN 10025-2, su CE ženklu, išduotu pagal ES CPR. reglamentą, kartu su patvirtintais gamyklinės gamybos kontrolės (FPC) dokumentais, kuriuos peržiūrėjo TÜV notifikuotoji įstaigaTÜV SÜD. SGS ir TÜV pateikia autoritetingas trečiųjų šalių bandymų ataskaitas, apimančias plieno mechanines savybes, ultragarsą NDT suvirinimo siūlėms, karštojo cinkavimo storiui ir druskos purškimo antikorozinėms savybėms.

Be tarptautinių įgaliojimų, Anbang turi nacionalinę 220 kV–500 kV perdavimo plieno gamybos licenciją bokštai ir aukštųjų technologijų įmonės kvalifikacija. Visi sertifikatai, MTR medžiagų bandymų ataskaitos, patikrinimo įrašai yra atsekamas ir pristatomas kartu su prekėmis projekto peržiūrai ir priėmimui.

Anbang vamzdinio plieno įtempimo bokšto pranašumai

„Anbang“ vamzdinis plieninis įtempimo bokštas užtikrina visapusišką konstrukcinių savybių ir gamybos pranašumą 220kV-500kV aukštos įtampos perdavimo pajėgumai, kokybės kontrolė, sertifikavimo palaikymas ir projekto pritaikymas projektus.

Konstrukcinės savybės apvalios vamzdinės plieno konstrukcijos užtikrina didesnį stiprumo ir svorio santykį. Jis efektyviai priešinasi stiprus vėjas, ledo danga ir seisminė jėga, tinka kampams, galiniams taškams, upių sankirtoms ir pakrantėms druskos purškimo regionai. Karštas cinkavimas garantuoja ilgalaikį antikorozinį veikimą tarnavimo laikas iki 30-50 metų. Palaikoma mūsų visos gamybos linijos, mes įgyvendiname visas procedūras įskaitant žaliavų patikrinimą, CNC pjovimą, automatinį suvirinimą ir gatavo gaminio išankstinį surinkimą. Griežta kokybė kontrolė vyksta per kiekvieną darbo procedūrą. Produktai atitinka EN 1090-1 EXC3 ir EN 10025-2 standartus, paremti su CE ženklu, kartu su SGS ir TÜV trečiųjų šalių bandymų ataskaitomis, apimančiomis mechanines savybes, ultragarso NDT suvirinimo patikrinimas ir druskos purškimo antikorozinis bandymas.

Mes palaikome užsakymą pagal kliento brėžinius. Turėdami didelę užsienio EPC projektų patirtį, tiekiame visą sertifikavimo dokumentai, MTR ataskaitos ir techninė pagalba po pardavimo, supaprastinant aikštelės įrengimą ir nuleidimą vėlesnio etapo priežiūros išlaidos.
