Kampinis plieninis korio bokštas

Qingdao Anbang New Energy remiasi pasauline tiekimo grandine ir techninių paslaugų komanda, kuri teikia viso proceso paslaugas nuo ankstyvo projekto projektavimo ir pritaikytos gamybos iki montavimo vietoje nurodymų ir operacijos po pardavimo ir priežiūra.

Pateikėme kampinių plieninių korio bokštų sprendimus keliems naujiems energijos ir energijos projektams Pietryčių Azija, Europa, Afrika ir kiti regionai.

Galime greitai reaguoti ir pristatyti aukštos kokybės produktus pagal vietos klimato, standartų ir statybos grafiko reikalavimų, palaikant pasaulinę švarią energiją ir infrastruktūrą plėtra.

Mūsų gaminio šerdis yra korio gardelės struktūra, integruojanti tradicinių kampinių plieninių bokštų didelė laikomoji galia su dideliu korio konstrukcijų stabilumu.

The pagrindinė medžiaga yra didelio stiprumo karšto valcavimo kampinis plienas, atitinkantis nacionalinius standartus ir naudojamas ilgalaikis karštas cinkavimo antikorozinis procesas. Jis palaiko visą bokšto aukščio, apkrovos, vėjo pasipriešinimo parametrų pritaikymą lygis ir dar daugiau.

Produktas taip pat sujungia kompaktišką struktūrą, mažą plotą, stiprų vėjo ir seisminį atsparumą, ir mažos priežiūros išlaidos. Jis atitinka tarptautinius ir vietinius standartus, tokius kaip ISO 9001 ir GB/T 2694, tinka už vidutinio ir žemo aukščio (15–60 metrų) statiniai atsinaujinančios energijos, elektros, ryšių, apsaugos ir kitas srityse, teikiant efektyvius, saugius ir ekonomiškus paramos sprendimus pasauliniams projektams.

Pagrindiniai privalumai

Patentų sutvirtinimo technologijų palaikymas: Mūsų plieniniai kampiniai korio bokštai yra su patentuota armatūra energijos perdavimo bokštuose naudojamų plieninių komponentų technologija (CN223937740U).

Bokštas pastatytas su kruopščiai atrinktas didelio stiprumo karštai valcuotas kampinis plienas, pvz., Q355B/Q345B, kartu su pastorintomis mazgų plokštėmis (≥ 5 mm) ir pagrindo plokštės (≥16 mm). Kiekviena partija turi medžiagų sertifikatą ir mechaninio veikimo bandymus, įskaitant spektroskopinė analizė ir tempimo bandymai.

Išskirtinis struktūrinis našumas: Kampinis plieninis korio bokštas atitinka erdvinį trikampį mechaninį sistema ir naudojamas didelio stiprumo kampinis plienas, užtikrinantis stabilų svorio centrą su stipriu vėjo ir ledo pasipriešinimu.

Autorius formuojantis trikampės atramos per spaustukus, srieginius strypus ir sriegines rankoves, pagrindinio tvirtumo ir standumo kampu plienas yra žymiai padidintas be gręžimo, neleidžiant pažeisti pagrindo ir pagerinti bendrą laikomoji galia daugiau nei 30%.

Ilgalaikė apsauga nuo korozijos: Pagrindiniame antikoroziniame procese naudojamas karštasis cinkavimas (smėliavimas iki rūdžių šalinimo laipsnis Sa2.5), kurių cinko sluoksnio storis ≥86μm (pagal GB/T 13912 standartus).

Gali būti atnaujinta į Kompozitinis antikorozinis sprendimas pagal klientų reikalavimus, tinkamas atšiaurioms aplinkoms, pvz pakrantės didelis druskos rūkas ir pramoninės zonos.

Efektyvi statyba: Sujungimo būdu daugiausia naudojami varžtai su daliniu suvirinimu kaip priedas. Bokšto segmentas surinkimas baigiamas per automatizuotą surinkimo platformą.

Gamykloje surenkami nepriklausomi pilni segmentai bokšte naudojami apskriti plokščių ir plokščių sujungimai, pašalinant tradicines plokščių jungtis. Suvirinimo siūlės yra tikrinamos nesuardomas (UT/MT), kad būtų užtikrintas ryšio tvirtumas.

Lankstus pritaikymas: Teikiame viso parametro pritaikymo paslaugas (aukštis / apkrova / sąsaja). Bokšto aukščiai diapazonas nuo 15 iki 60 metrų, keliamoji galia 500–5000 kg, puikiai tinka fotovoltiniam stiprintuvui stotys, vėjo energijos matavimas, ryšio bazinės stotys ir kiti įvairūs reikalavimai.

Platus taikymo scenarijus: Tinka energijos perdavimui (ypač aukšta įtampa / aukšta įtampa), ryšių bazė stočių, vėjo energijos palaikymo, žaibo apsaugos, stebėjimo ir kitose srityse, apimančiose aukštį nuo 5 iki 80 metrų.

Kompaktiška korio struktūra sumažina pėdsaką 10–15%, palyginti su tradiciniais kampiniais plieniniais bokštais, todėl jis labiau tinka ribotoms erdvėms miesto priemiesčiuose, dirbamose žemėse ir kalnuotose vietovėse.

Specifikacijos parametrai

Taikymo scenarijus

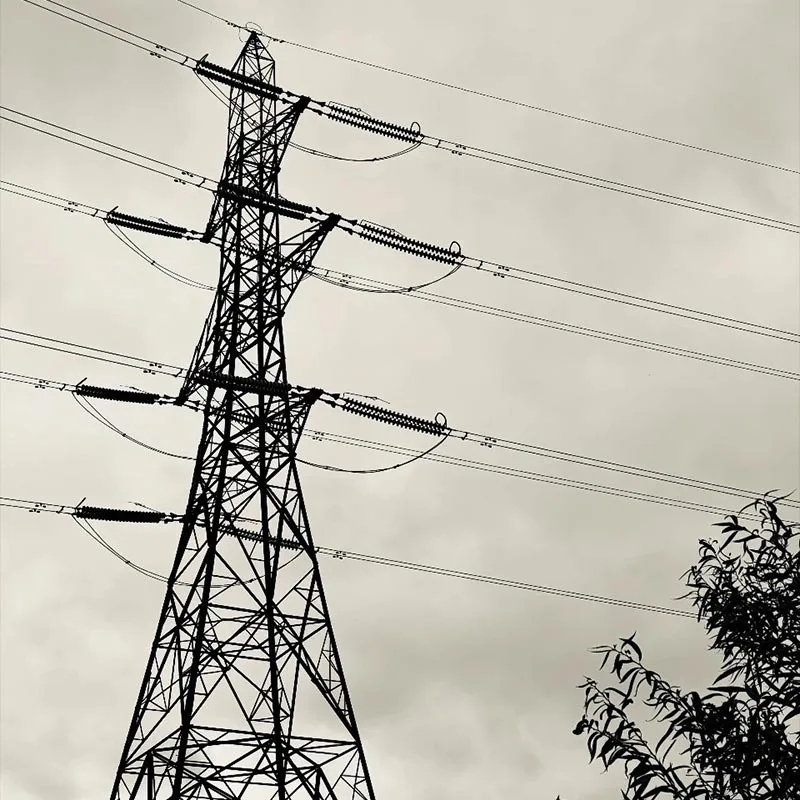

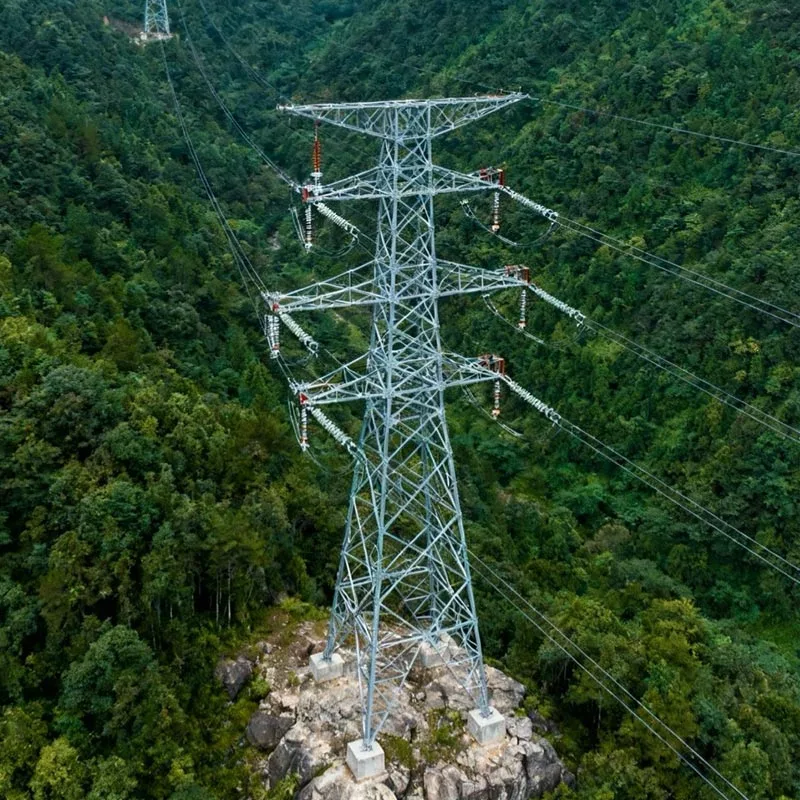

Elektros energijos perdavimas: Aukštos įtampos / itin aukštos įtampos perdavimo linijos, kaimo tinklų renovacija, parkas maitinimo atraminiai bokštai.

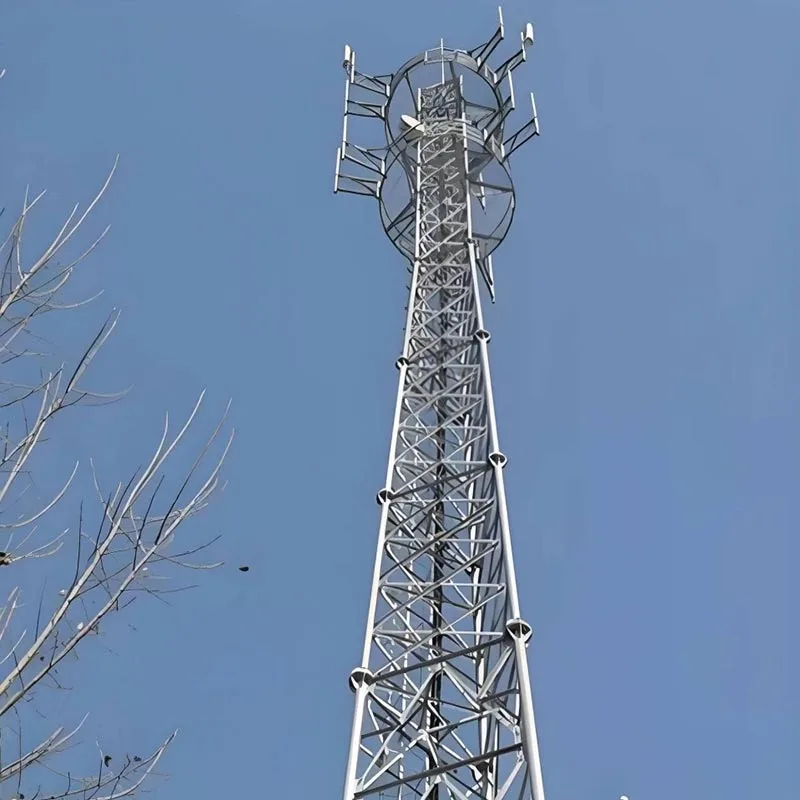

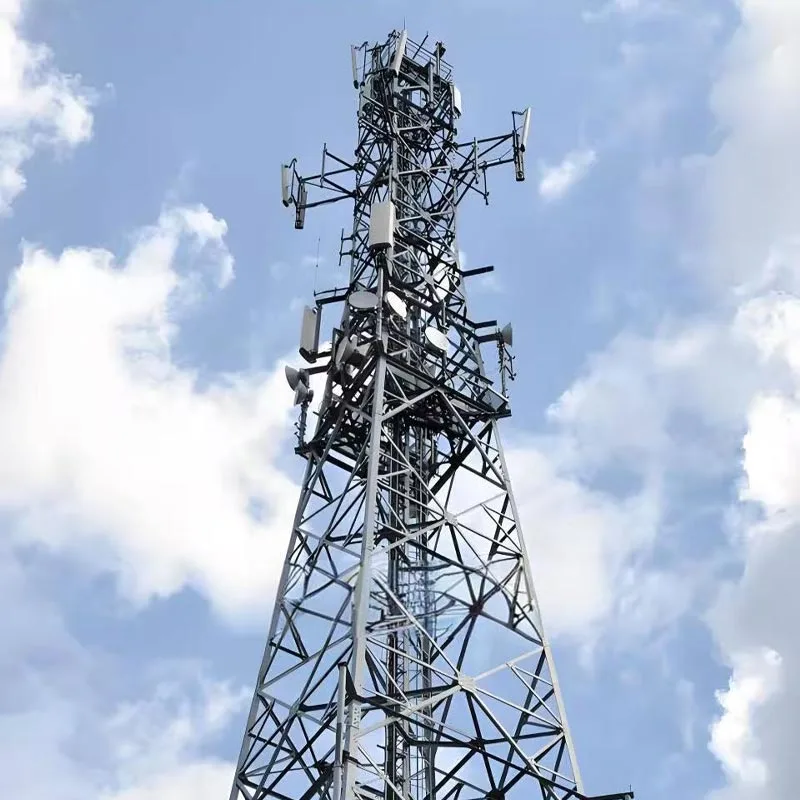

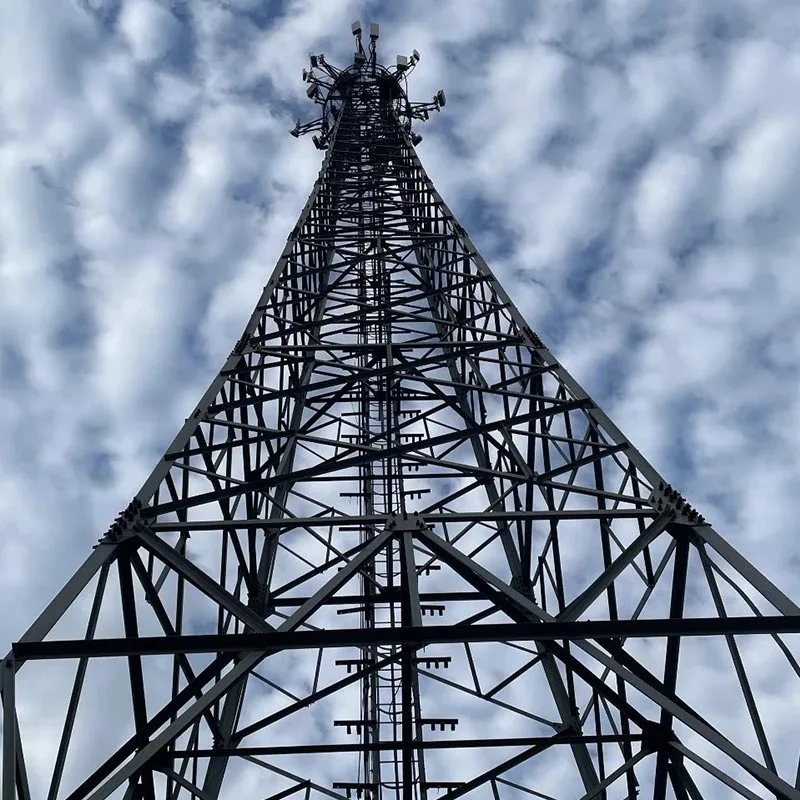

Ryšio bazinės stotys: 5G/4G makro bazinės stotys, mikro stočių laikikliai, signalo aprėptis mieste ir kaime bokštai.

Vėjo energijos palaikymas: Vėjo matavimo bokštai, surinkimo linijos bokštai, lauko stočių stebėjimas ir žaibas apsaugos bokštai.

Fotovoltinės energijos saugykla: Ryšio bokštai fotovoltinėms elektrinėms, aikštelės apsaugos stebėjimo bokštai.

Pramonės stebėjimas: Nuotolinio stebėjimo bokštai kasyklų, naftos telkinių, upių, miškų gaisrų prevencijos ir kt.

Komunalinė inžinerija: Miesto apšvietimas, eismo stebėjimas, orų stebėjimas, apsaugos nuo žaibo bokštai.

Kalnas / Priemiestis: Lengvi bokštai sudėtingo reljefo vietoms, lengvesniam transportavimui ir montavimui.

DUK

1. Kuo skiriasi kampinis plieninis korinis bokštas nuo tradicinio kampinio plieno bokšto?

Palyginti su tradiciniais kampiniais plieniniais bokštais: korio grotelių struktūra optimizuoja jėgos perdavimo kelią, padidinti laikomąją galią 15–20 % naudojant tą patį plieno kiekį, užtikrinant geresnį vėją ir seisminį atsparumas ir didesnis modulinio surinkimo efektyvumas.

2. Kaip apsauga nuo korozijos pritaikoma pasauliniams projektams?

Standartinis karštasis cinkavimas (cinko sluoksnis ≥86μm), išlaiko 96 valandų druskos purškimo testą be rūdžių;
Pakrantės didelio druskos kiekio, pramoninių ir kitų scenarijų atveju dvigubas antikorozinis sprendimas su karštuoju cinkavimu ir padengiama fluorokarbonine danga, pailginanti tarnavimo laiką iki 35–40 metų;
Visos tvirtinimo detalės yra karštai cinkuotos, o varžtų jungtims naudojama Dacromet danga, kad būtų išvengta vietinės korozijos.

3. Koks yra pritaikytų produktų pristatymo ciklas?

Standartiniai gaminiai (15–30 metrų): yra sandėlyje, pristatomi per 7–15 dienų;
Individualūs gaminiai (30–60 metrų, įskaitant specialius antikorozinius / apkrovos reikalavimus): Priklausomai nuo konstrukcijos sudėtingumo, gamyba baigiama per 20–45 dienas, su montavimo gairėmis ir technine pagalba.

4. Į kokius pagrindinius dalykus reikia atkreipti dėmesį montuojant ir prižiūrint?

Montavimas: turi atlikti komanda, turinti aukštybinių konstrukcijų montavimo kvalifikaciją, surinkta griežtai pagal brėžinius, su standartus atitinkančiu varžto sukimo momentu (M24 varžtai ≥ 400 N·m), kad būtų užtikrintas vertikalumas;
Priežiūra: kas 2 metus tikrinti cinkavimo storį ir varžtų sandarumą; atlikti išsamų patikrinimą po taifūnų ar žemės drebėjimų; pajūrio zonose kas 3 metus remontuoti antikorozinį sluoksnį, išmatuoti iš naujo įžeminimo varža kas 1–2 metus.

5. Kokius tarptautinius / vietinius standartus atitinka gaminys?

Vidaus standartai: GB/T 2694 „Techninės perdavimo linijų bokštų gamybos sąlygos“, GB 50017 „Plienas“ Konstrukcijų projektavimo standartas“, GB 50135 „Daugiaaukščių konstrukcijų projektavimo standartas“;
Tarptautiniai standartai: ISO 9001 kokybės valdymo sistema, ASTM, DIN, JIS ir kt., Gali suteikti atitinkamą atitikties dokumentus pagal projekto šalies reikalavimus.
