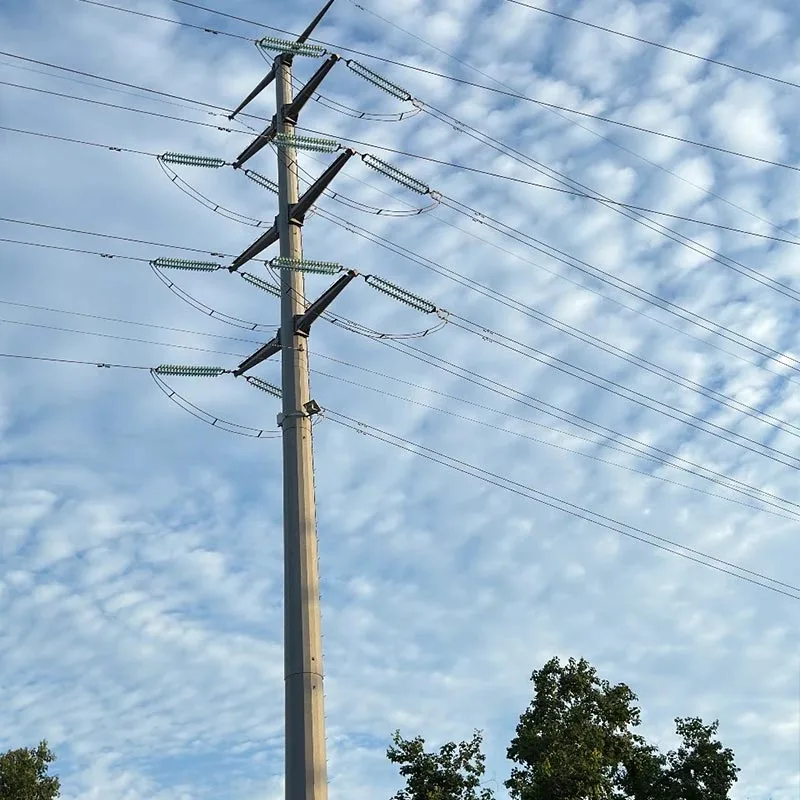

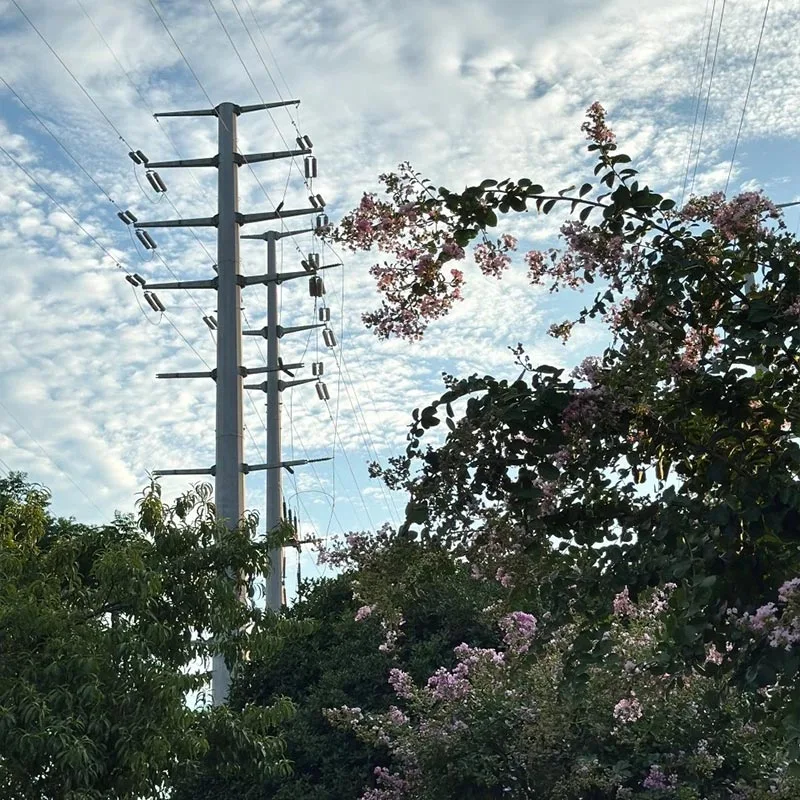

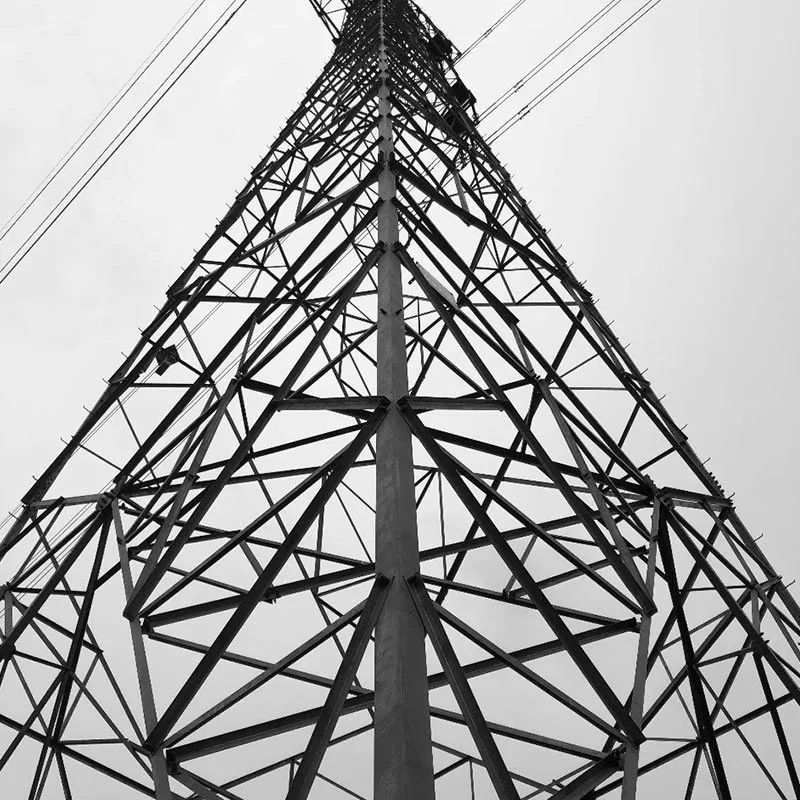

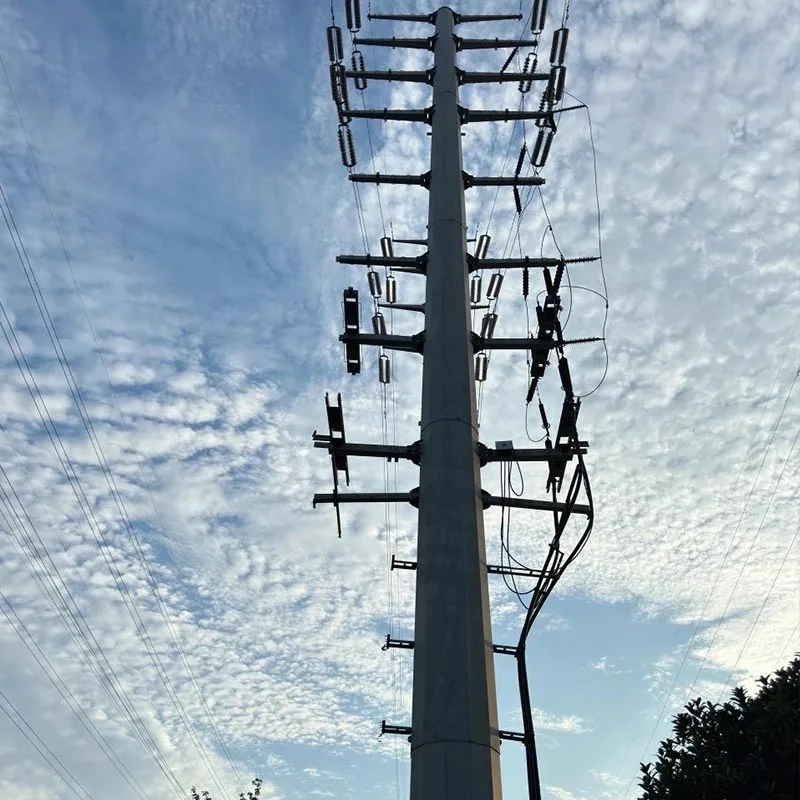

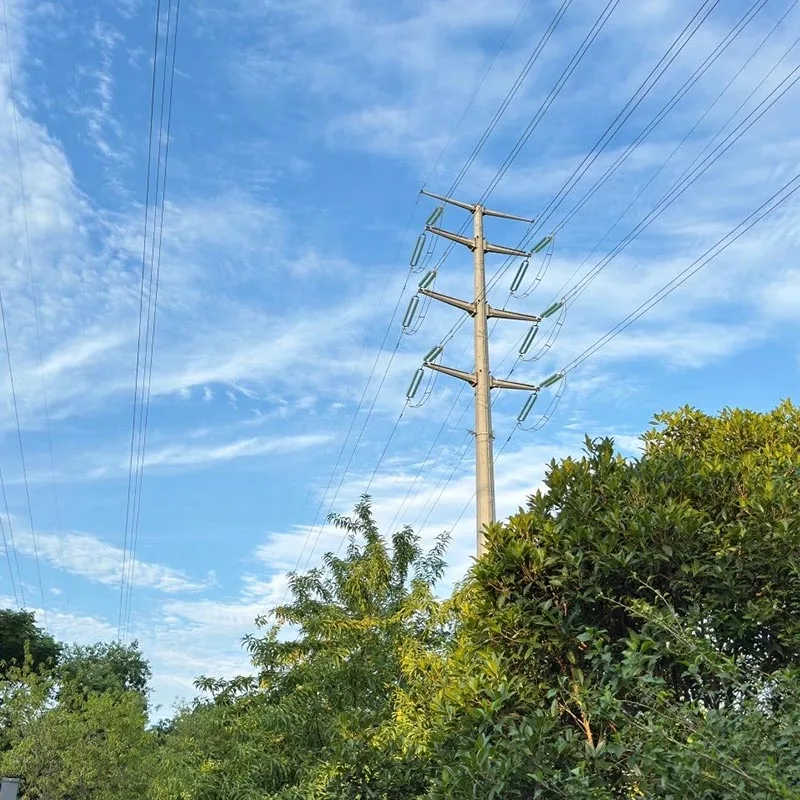

Cinkuoto plieno vamzdžių perdavimo bokštas

Qingdao Anbang New Energy cinkuoto plieno vamzdžių perdavimo bokštuose kaip pagrindas naudojami Q355B/Q420 didelio stiprumo plieniniai vamzdžiai medžiaga, apdorota naudojant bendrą karštojo cinkavimo procesą ir suprojektuota iš kūgio / daugiapusio vamzdžio struktūros.

Jie pasižymi tokiais pranašumais kaip puikus atsparumas korozijai, konstrukcijos stabilumas, efektyvus montavimas, ir kompaktiškas žemės naudojimas. Produktai plačiai naudojami miesto elektros tinkluose, kalnų perdavimo, pakrančių ir pramonės srityse taršos zonos, galinčios ilgą laiką stabiliai tarnauti ekstremaliose aplinkose ir yra pagrindinė pagalbinė įranga modernūs perdavimo projektai.

Produkto privalumai

Didelis Patvarumas

Cinkuotų plieninių vamzdžių perdavimo bokštai yra pritaikyti bendrai karštai cinkavimas, kurio cinko sluoksnio storis ≥85μm, sudarantis tiek fizinę izoliaciją, tiek elektrocheminę apsaugą.

Lauke tarnavimo laikas viršija 30 metų, tinka atšiaurioms aplinkoms, tokioms kaip pakrantės zonos, didelis druskos rūkas ir pramoninis tarša.

Stabili konstrukcija

Vamzdinės sekcijos turi tolygų įtempių pasiskirstymą ir didelį lenkimą standumas. Atsparumo vėjui koeficientas yra 20-40% mažesnis nei kampinių plieninių bokštų.

Gali atlaikyti 11 stiprumo lygį vėjai, 8 balų žemės drebėjimai ir didelės ledo apkrovos, pasižymintis puikiu stabilumu ekstremaliomis sąlygomis.

Efektyvi konstrukcija

Gamykloje surenkama segmentinė konstrukcija su flanšiniu varžtu jungtys leidžia greitai surinkti vietoje be didelio masto kėlimo įrangos.

Statybos laikas sutrumpėja 50%, žymiai sumažinant projekto išlaidas.

Platus prisitaikymas

Cinkuoto plieno vamzdžių perdavimo bokštai yra kompaktiškos konstrukcijos, taupantys apie 50 % žemės, palyginti su tradiciniais kampiniais plieniniais bokštais.

Tinka siauriems miesto sklypams, kalnams, pajūriui plotai ir kiti sudėtingi reljefai, reguliuojami nuo 5 iki 150 metrų aukščio.

Patikima kokybė

Pagaminta iš didelio stiprumo plieno, gamyba atitinka tokius nacionalinius standartus kaip GB 50545 ir DL/T 5154, su viso proceso kokybės kontrole, įskaitant suvirinimo patikrinimą ir cinko sluoksnio bandymą. Visiškai kvalifikuotas, stabilus darbas.

Kaip pasirinkti modelį

Pasirinkite pagal įtampos lygį

10kV-35kV: Naudokite vienos grandinės cinkuoto plieno perdavimo bokštus, kurių aukštis 15–30 m, sienelių storis 6–10 mm, tinka miesto ir parkų žemos įtampos linijoms.

110kV-220kV: Naudokite dviejų grandinių / kelių grandinių cinkuoto plieno perdavimo bokštus, kurių aukštis 30–60 m, sienelės storis 10–16 mm, atitinkantys vidutinės ir aukštos įtampos perdavimo poreikius.

500 kV ir daugiau: Naudokite specialius ypač aukštos įtampos cinkuoto plieno perdavimo bokštus, kurių aukštis 60–150 m, sienelės storis 16–20 mm, tinka perdavimui dideliais atstumais, ypač dideliais atstumais.

Pasirinkimas pagal aplinkos sąlygas

Pakrantės / didelės korozijos zonos: Rinkitės labai atsparius korozijai cinkuoto plieno transmisijos bokštus su cinku danga ≥100 μm, kad padidintų atsparumą druskos purškimui.

Stiprus vėjas / seisminės zonos: Pasirinkite sustiprintas konstrukcijas, optimizuokite skerspjūvį ir sienelių storį, kad pagerintumėte vėją ir atsparumas žemės drebėjimui.

Kalnuota / sudėtinga vietovė: rinkitės lengvus, siauro pagrindo cinkuoto plieno perdavimo bokštus transportavimo ir montavimo sąlygos.

Pasirinkimas pagal funkcinius tikslus

Tiesūs bokštai: Naudojamas tiesioms linijos atkarpoms, atlaikant vertikalias ir horizontalias vėjo apkrovas.

Įtempimo / kampo bokštai: Naudojamas linijos krypties keitimui ir įtempimo konvertavimui, guolio nesubalansuotam įtempimui.

Terminalas / Crossing Towers: Naudojamas linijos pradžiai / pabaigai ir upių ar kelių kirtimui, kai reikia aukščiau laikomoji galia.

Mūsų paslaugos

Individualus dizainas: Mūsų profesionali komanda teikia asmeninius cinkuoto plieno vamzdžių perdavimo bokštų dizainus pagal įtampos lygius, reljefą ir oro sąlygas, tenkinant įvairių projektų poreikius.

Viso proceso pažangi gamyba: Su mūsų modernia gamykla, kurioje yra CNC pjovimas, automatinis suvirinimas, ir karšto cinkavimo gamybos linijose, mes pasiekiame visą proceso kokybės kontrolę nuo žaliavų iki galutinio gaminio produktų, kurių mėnesinis gamybos pajėgumas viršija 5000 tonų.

Vieno langelio pristatymas: Mes siūlome integruotas paslaugas, įskaitant gamybą, transportavimą, montavimo nurodymus vietoje, ir techninis mokymas, užtikrinantis efektyvų projekto įgyvendinimą.

Garantija po pardavimo: Suteikiame 15 metų garantiją, 24 valandų techninį atsakymą bei reguliarią apžiūrą ir techninė priežiūra, siekiant išspręsti gaminio problemas per visą jo gyvavimo ciklą.

Atsargumo priemonės naudojant

Prieš montuodami patikrinkite, ar cinkuoto plieno perdavimo bokšto vardinė lentelė atitinka brėžinį parametrus ir patikrinkite, ar bokšto korpusas, flanšai ir varžtai nėra deformuoti ar pažeisti, užtikrinant, kad priedai yra sukomplektuoti.

Kėlimui naudokite nailoninius lynus, kad nesubraižytumėte cinkuotos dangos; vertikalus nuokrypis montavimo metu turi būti ≤1/1000, o flanšo varžtai turi būti priveržti pagal sukimo momentą, kad būtų užtikrintas patikimas sujungimas.

Bokšto pamatai turi būti C30 betoniniai nepriklausomi pagrindai su įmontuotais inkariniais varžtais ir įžeminimu varža turi būti ≤10Ω. Reguliariai tikrinkite įžeminimo sistemos efektyvumą.

Griežtai draudžiama virinti arba pjauti cinkuoto plieno perdavimo bokšto paviršių. Jei modifikacija reikalingas, jį reikia pakartotinai padengti karštuoju cinkavimu, kad būtų apsaugota nuo korozijos.

Reguliariai tikrinkite cinko dangos vientisumą, varžtų sandarumą ir konstrukcines deformacijas; in pakrantės / didelės korozijos zonose, patikrinkite kas šešis mėnesius ir nedelsdami pataisykite pažeistą cinko dangą.

Neprofesionaliems darbuotojams griežtai draudžiama lipti į cinkuoto plieno perdavimo bokštą. Įspėjimas aplink bokštą, laikantis saugaus atstumo, reikia pastatyti tokius ženklus kaip „Aukšta įtampos pavojus, laikykis toliau“.
