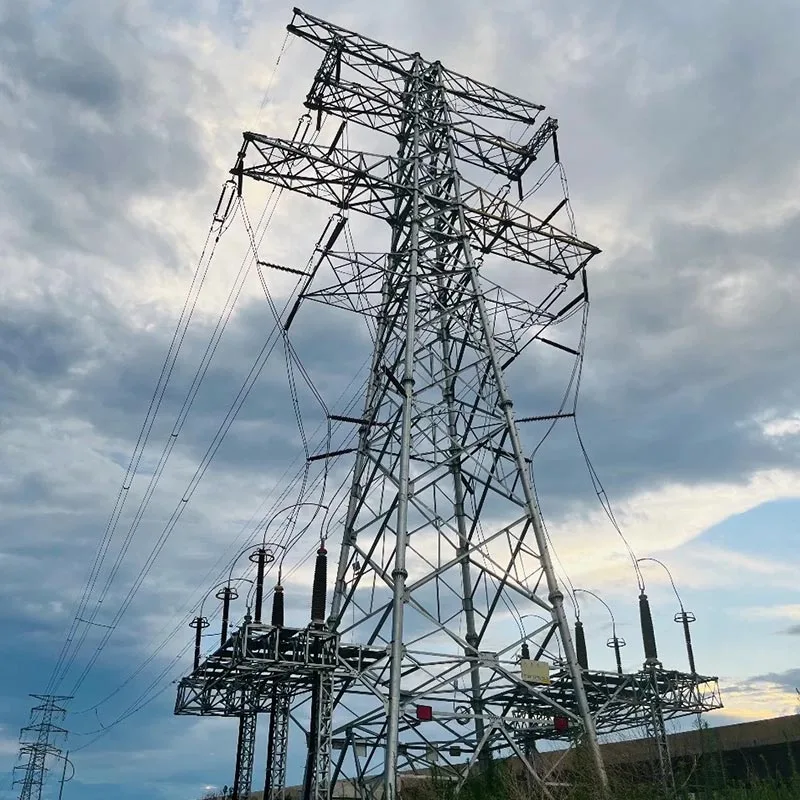

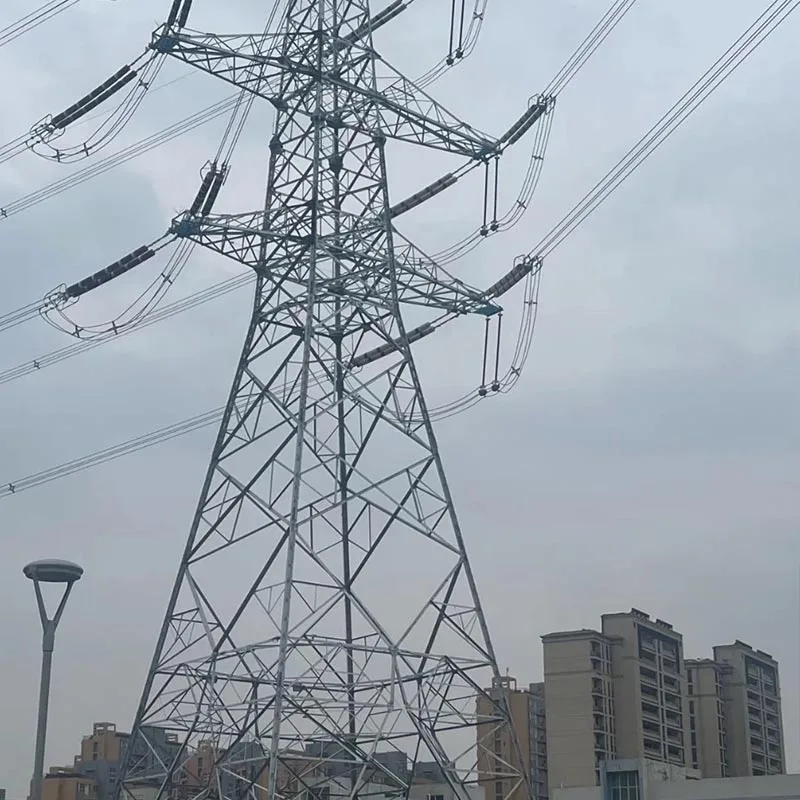

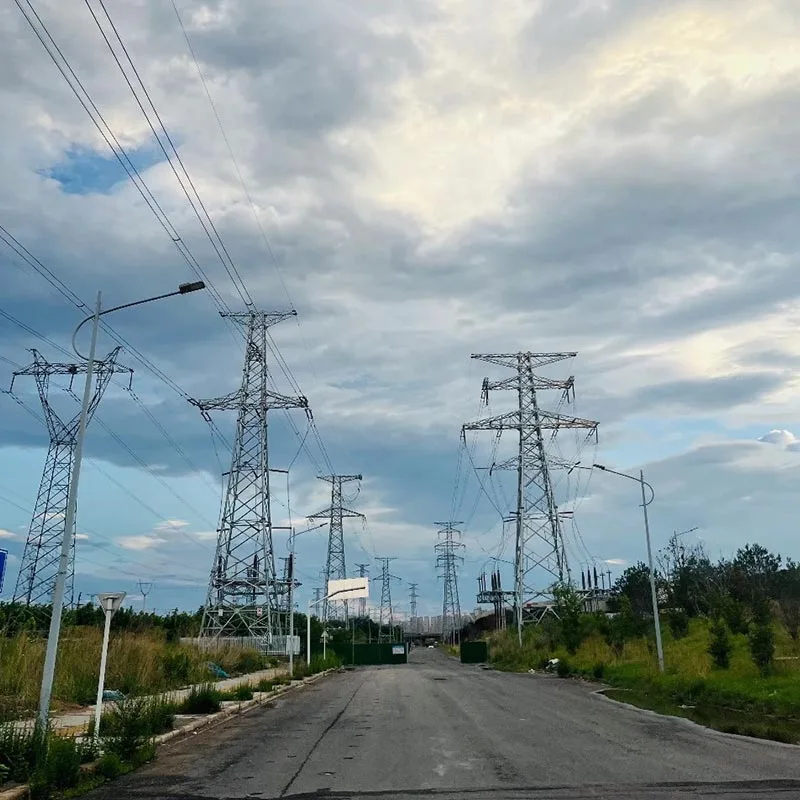

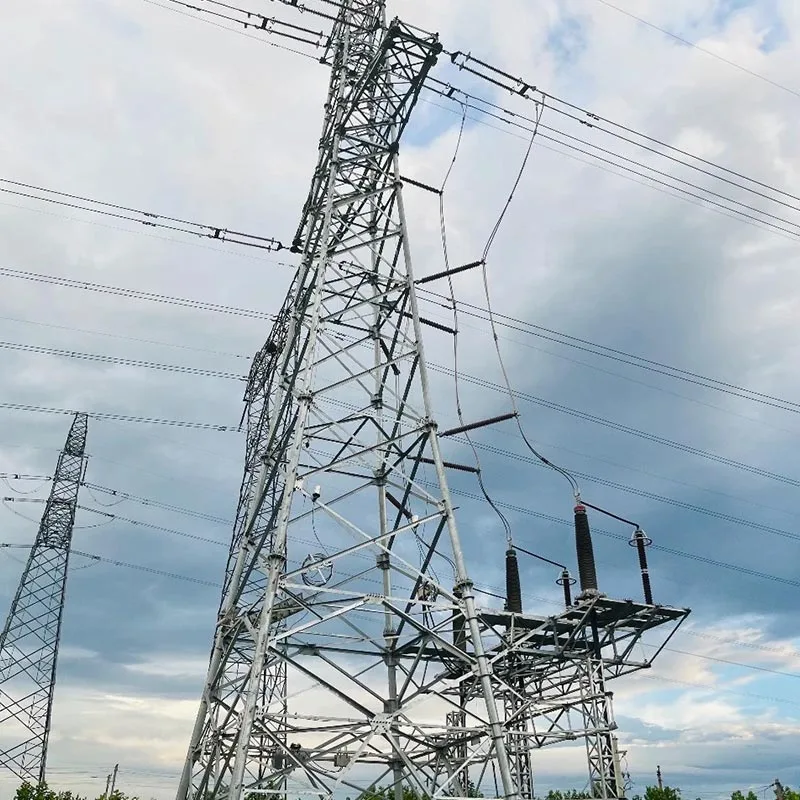

220 kV perdavimo linijos kampinis plieninis bokštas

Qingdao Anbang New Energy 220 kV perdavimo linijos kampiniai plieniniai bokštai gaminami remiant Čingdao Jiaozhou moderni chemijos gamykla. Jie naudoja didelio stiprumo kampinį plieną, pvz., Q355B ir Q420, su grotelių varžtu ryšio struktūra.

Jie sukurti ir pagaminti griežtai laikantis nacionalinių ir tarptautinių standartų sujungia didelį stiprumą, aukštą atsparumą korozijai, lengvą montavimą ir tvirtą pritaikomumą, užtikrinant stabilią atramą 220 kV aukštos įtampos perdavimo linijoms.

Jie plačiai naudojami lygumose, kalnuotose vietovėse, pakrančių regionuose ir įvairiose kitose vietovėse, prisidedant prie naujų elektros energijos sistemų statybos įvairiose šalyse.

Pagrindiniai privalumai

Maksimalus konstrukcijos stiprumas, puikus atsparumas nelaimėms: 220 kV perdavimo linijos kampinis plieninis bokštas, suprojektuotas su trikampėmis / keturkampėmis grotelių struktūromis, pagrindinės medžiagos storis ≥ 8 mm, seisminis atsparumas iki VIII lygio, galintis atlaikyti 12 lygių audrą, 50 mm ledo dangą ir stiprų kritulį. Jis veikia stabiliai pakrantės taifūno zonos ir kalnuoti vėjo paveikti regionai, kurių apkrova pasiskirsto vienodai ir pirmauja pramonėje veikimas, apsaugantis nuo apvirtimo.

Gamyklinė išmani gamyba su tikslumu, viso proceso metu kontroliuojama kokybė: Čingdao Jiaozhou turi savo gamybos bazę su CNC pjovimu, intelektualiu perforavimu ir visiškai automatizuotu karštuoju cinkavimu. procesas, aprūpintas patentuotais armavimo, suvirinimo ir formavimo įtaisais, komponentų tikslumas ±1 mm, o 100 proc. gaminiai praeina mechaninius ir atsparumo korozijai testus prieš išvežant iš gamyklos.

Atsparus korozijai ir ilgaamžiškumas, be rūpesčių visą eksploatavimo laiką: Bokšte naudojamas karštai cinkuotas dvisluoksnis antikorozinis procesas, kurio cinko sluoksnio storis ≥85 μm, atsparus druskos purškimui ir rūgštims bei šarmams, eksploatavimo laikas virš 30 metų drėgnoje pakrantės aplinkoje, nereikalaujantis dažnos priežiūros, sumažinant visas gyvavimo ciklo išlaidas.

Lengvas ir efektyvus montavimas, tinka sudėtingiems scenarijams: modulinės varžtų jungtys, nereikia didelei įrangai, greitas surinkimas vietoje; bokšto pritaikytas dizainas, pritaikytas įvairioms vietovėms ir orams sąlygomis, sutrumpinant statybos laikotarpį daugiau nei 30 proc.

Išmanūs palaikantys atnaujinimai, efektyvus ir tikslus valdymas ir priežiūra: Pasirenkamas pakreipimas kampas, vėjo greitis, apledėjimo stebėjimas ir vaizdo terminalai, kurių duomenys pasiekiami realiuoju laiku iš elektros tinklo siuntimo, pasiekti visą parą būsenos suvokimą ir ankstyvą įspėjimą apie gedimus, gerinant eksploatavimo ir priežiūros efektyvumą daugiau nei 30 proc.

Produkto informacija

Pagrindinė medžiaga: Bokšte naudojamas Q355B/Q420 didelio stiprumo karšto valcavimas vienodo kampo plienas, takumo riba ≥355MPa, mechaninės savybės atitinka standartus.

Struktūrinė forma: 220kV perdavimo linijos kampinis plieninis bokštas yra grotelių savaime laikantis bokštas, įskaitant puodelio formos, sauso charakterio formos, katės galvos formos, kompaktiškų tipų, aukštis 25–60 m, įtampos lygis 220 kV.

Prisijungimo procesas: 8.8 klasės didelio stiprumo varžtų jungtis, nėra suvirinimo vietoje, aukštas surinkimas tikslumas, stiprus stabilumas.

Antikorozinis gydymas: Visiškai automatinis karštasis cinkavimas, vienodas ir tankus cinko sluoksnis, in atitiktis GB/T 13912 ir kitiems tarptautiniams standartams.

Pamatų suderinamumas: Įrengti laiptuoti pamatai, išlieti poliai, uolinis inkaras pamatai, tinkami įvairioms geologinėms sąlygoms.

Patentuotos savybės: Turi daug patentų, įskaitant plieno komponentų armatūrą, bokšto pagrindą suvirinimo armatūra ir formavimo korekcija, didinant konstrukcijos stabilumą ir apdorojimo tikslumą.

Produkto taikymo pasirinkimas

Lygumos ir atviros teritorijos: Pirmenybę teikite puodelio arba vertikalaus tipo bokštams, su dideliais skersinių tarpais ir tvarkingas laidininkų išdėstymas, tinkamas ilgoms didelės galios perdavimo linijoms.

Kalnuotos ir kalvotos vietovės: Rinkitės pelėdos formos arba kompaktiškus bokštelius su nedideliais pėdsakais, puiku atsparumas vėjui ir ledui, pritaikytas sudėtingam reljefui ir siauroms perėjoms.

Pakrantės taifūnas / druskos purškimo zonos: Individualiai sutvirtinti antikoroziniai bokšteliai, sutirštintas cinkas danga, didelio stiprumo pagrindinės medžiagos, atsparios taifūnams ir druskos purškimo korozijai, užtikrinančios pakrančių saugumą elektros tinklai.

Naujos energijos tinklo prijungimo linijos: Tinka išeinančioms linijoms iš vėjo ir fotovoltinės energijos bazes, palaikančias didelio skerspjūvio laidininkus, tenkinančius naujos didelės galios, tolimojo perdavimo poreikius energijos.

Miesto priemiesčio transmisija: Kompaktiškas bokšto tipas, mažinantis žemės naudojimą, balansuojantis elektros saugą ir miesto kraštovaizdžio pritaikymas.

Priežastys, kodėl verta rinktis Anbang

Vietos gamybos stiprumas: nuosava gamykla Jiaozhou mieste, Čingdao, kurios įstatinis kapitalas yra 50 milijonų juanių, daugiau nei dešimtmetį įsitraukęs į elektros perdavimo bokštus, stabilius gamybos pajėgumus, laiku tiekimas ir paslaugos nacionaliniams tinklo projektams.

Techninė patentinė apsauga: Keli pagrindiniai perdavimo bokštų patentai, optimizuotos konstrukcijos ir procesai, produktų našumas, viršijantis pramonės standartus, ir didesnis saugumas bei patikimumas.

Viso proceso aptarnavimo garantija: Nuo projektavimo, gamybos ir transportavimo iki montavimo gairės, eksploatavimas ir priežiūra po pardavimo – vieno langelio sprendimas, greitai reaguojantis ir be rūpesčių po pardavimo.

Nacionalinis standartinis kokybės sertifikatas: griežtai laikomasi nacionalinių ir tarptautinių tinklų ir pramonės standartai, trigubos patikros, įskaitant žaliavų atsekamumą, proceso kokybės patikrinimą ir baigtą gaminio bandymas, kiekvienam bokštui išduodama kvalifikuota ataskaita.

Naujas energetikos strateginis bendradarbiavimas: orientuota į naujos energijos, su naujomis energijos sistemomis suderinamų produktų, palaikymą, padėti siekti „dvigubos anglies dioksido“ tikslų ir tobulinti nacionalinio ir tarptautinio tinklo kūrimą.
