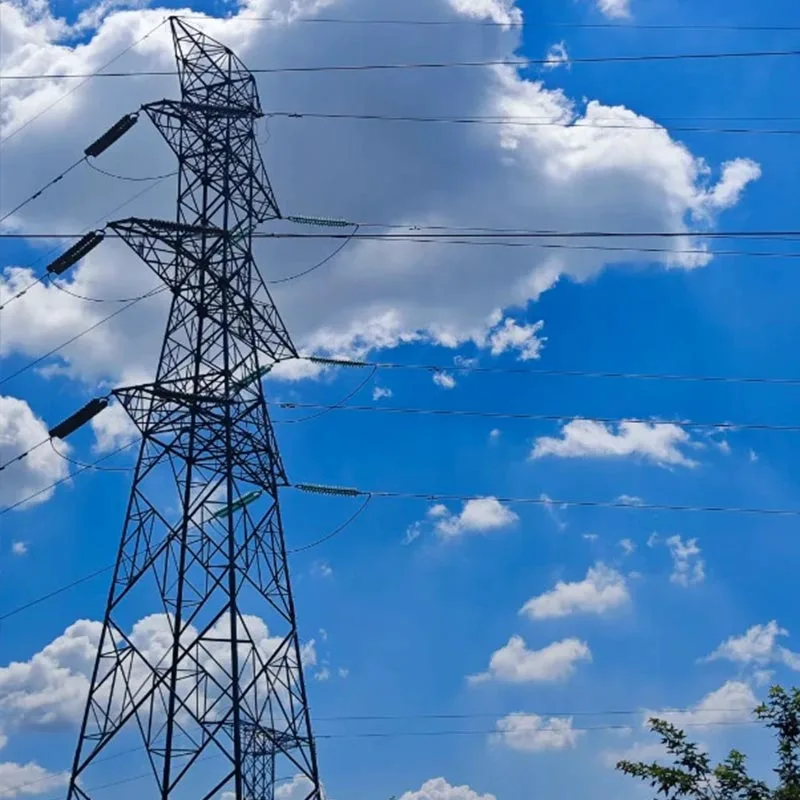

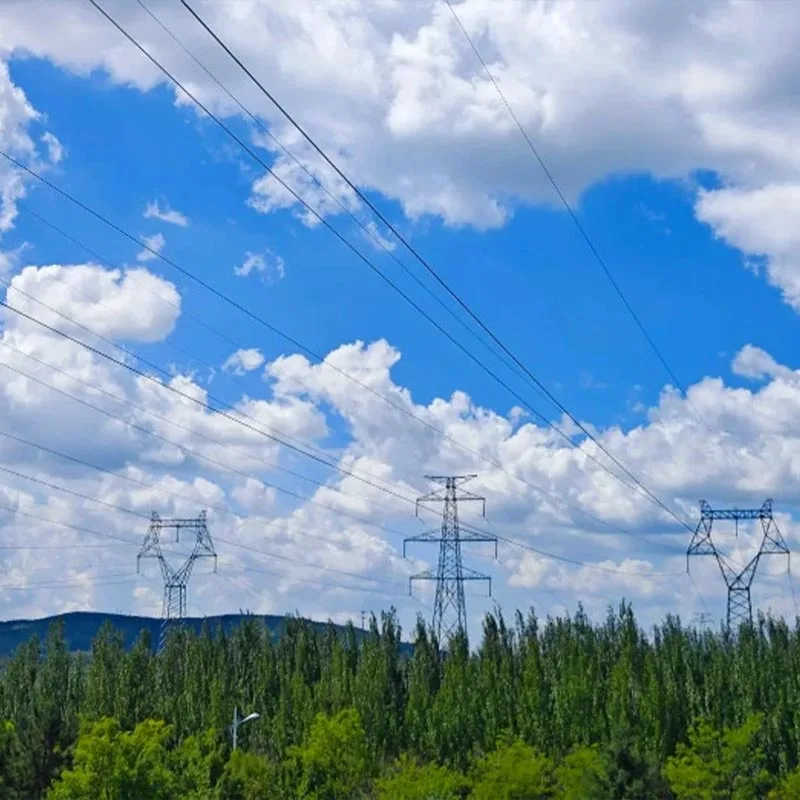

330 kV perdavimo linijos kampinis plieninis bokštas

Qingdao Anbang New Energy 330 kV perdavimo linijos kampinis plieno bokštas yra aukštos įtampos perdavimo šerdies įranga nepriklausomai sukūrė ir pagamino bendrovė, atsižvelgdama į Kinijos elektros energijos gamybos poreikius ir panaudojant savo gamyklos gamybos pranašumus.

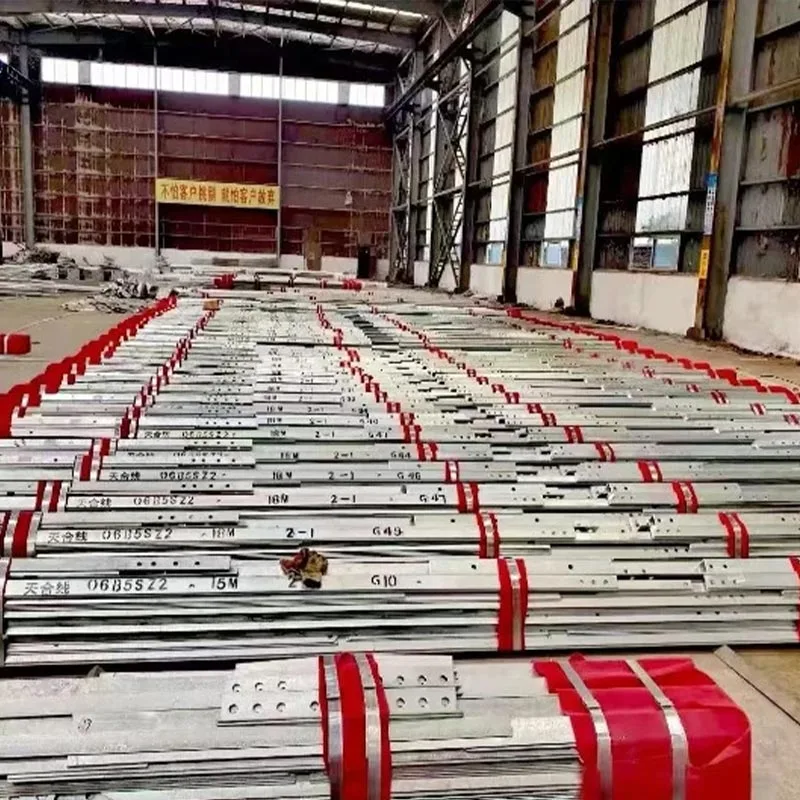

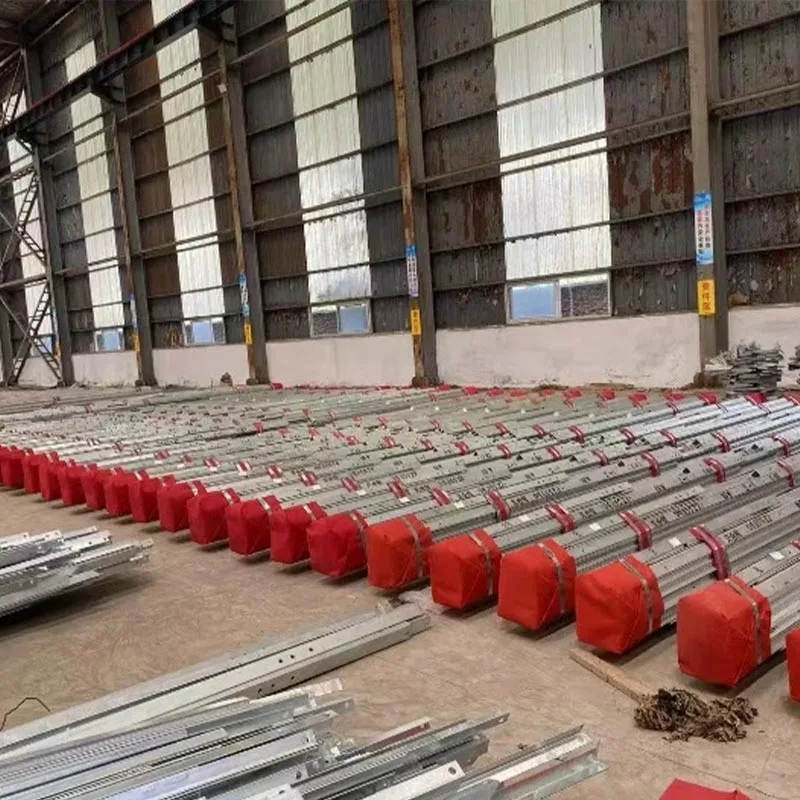

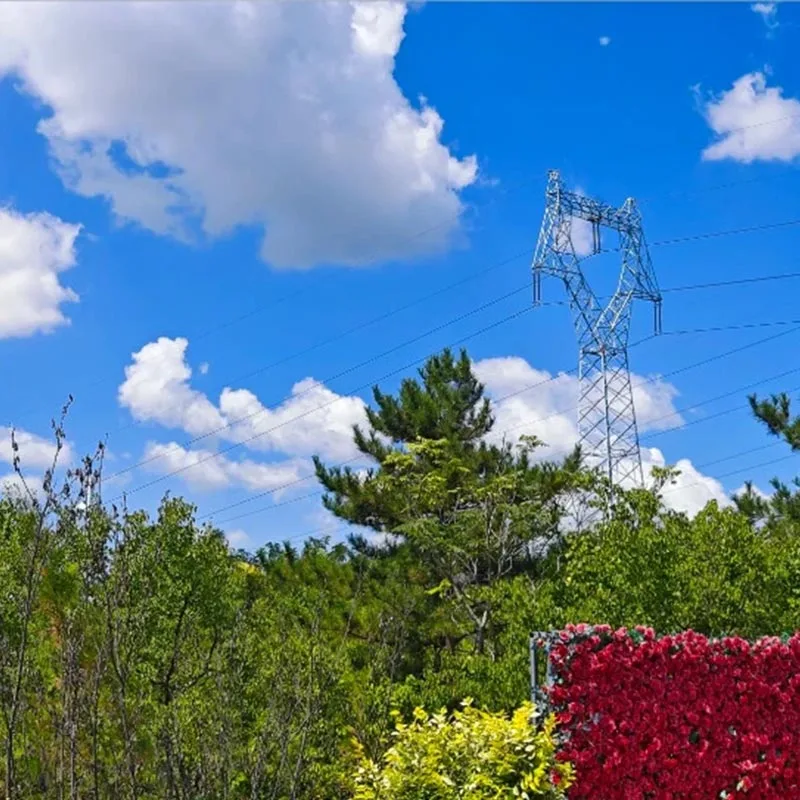

Šis bokštas pagamintas iš aukštos kokybės kampo plienas Q235B, Q345B ir Q420B, apdorotas tiksliai pjaustant, suvirinant, karštuoju cinkavimu ir kitais griežtais būdais procedūras.

Tai grotelių laikantis bokštas, kurio komponentai yra vieno arba kombinuoto kampinio plieno skerspjūvių, pasižymi kompaktiška konstrukcija, aiškiu jėgos paskirstymu ir skaidriu apkrovos perdavimu.

Kaip 330 kV perdavimo linijos šerdies guolių įrenginys, jis turi privalumai, įskaitant didelį stiprumą, didelį stabilumą, atsparumą vėjui ir žemės drebėjimui, atsparumą korozijai ir ilgą tarnavimo laikas. Jis tinka įvairioms sudėtingoms vietovėms, tokioms kaip lygumos, kalvos, kalnai ir pakrantės zonos.

Tai susitinka pagrindiniai reikalavimai, keliami laidininkų montavimui ir izoliatoriaus pakabai 330 kV aukštos įtampos perdavimo linijoms, griežtai laikantis „Orinių perdavimo linijų bokštų projektavimo standartų“ ir užtikrina saugų, patikimą, ekonomiškas ir efektyvus kompleksinis sprendimas nacionaliniams ir tarptautiniai elektros tinklai ir regioniniai perdavimo projektai, remiantys efektyvius tarpregioninius energijos išteklius perdavimo.

Parametrų specifikacijos

Modelio pasirinkimo rekomendacijos

30–40 m bokštas (sausas tipas) Taikomi scenarijai

Lygumų plotai, priemiestinės 330kV perdavimo linijos, pastočių išeinamosios linijos, įprastinės perdavimo sekcijos su horizontalia atstumas 200-250m.

Rekomenduojamos priežastys: Kompaktiška konstrukcija, mažas plotas, ekonomiška kaina, aiškus įtempis paskirstymas, patogus montavimas, nereikia didelės statybinės technikos, tinka vietoms su vidutinio sunkumo gyventojų tankumas ir lygus reljefas. Tai yra pageidaujamas modelis įprastoms 330 kV perdavimo sekcijoms linijos, su pagrįsta plieno naudojimu ir puikiomis sąnaudomis.

40-50 m bokštas (puodelio tipas) Taikomi scenarijai

Kalvotos vietovės, vidutinio tarpatramio perdavimo linijos (horizontalus tarpatramis 250–300 m), ruožai su nedaug koridoriaus pločio apribojimų, atsižvelgiant į sąskaitos signalo trukdžių prevencijos reikalavimai.

Rekomenduojamos priežastys: laidininkai yra išdėstyti trifaziu horizontaliu išdėstymu, pakankamai įtempti, didelis tvirtumas, efektyviai užtikrinantis saugų atstumą 330kV linijos įžeminimo laidams, stiprus atsparumas vėjui, tinkamas švelniai banguotas reljefas ir projektai, kuriems reikalingas reguliuojamas perdavimo linijos koridoriaus plotis, lengvai montuojami ir išlaikyti.

50-70 m bokštas (portalas / sustiprintas tipas) Taikomi scenarijai

Kalnuotos vietovės, atokūs regionai, pakrantės stipraus vėjo zonos, ilgo tarpatramio perdavimo linijos (horizontalus atstumas 300–400 m), ir specialios atkarpos, kertančios esamas linijas.

Rekomenduojamos priežastys: Naudojamas sustiprintas kampinis plieno sujungimas, didelis stiprumas, stiprus stabilumas, gali atlaikyti stiprų vėją, stiprų sniegą, druskos purslą ir kitas atšiaurias oro sąlygas; pamato įtempimas yra pagrįstas, tinka montuoti sudėtingoje vietovėje, efektyviai sprendžiant apkrovos ir atsparumo nelaimėms problemas 330kV linijos kalnuose ir pakrantėse. Kai kurie modeliai gali būti naudojami kaip perėjimo bokštai.

Individualizuoti bokštai Taikomi scenarijai

Ypatingas reljefas (salos, statūs šlaitai, pelkės), specialios apkrovos (įvairios įrangos integracija, didelio tarpatramio perėjos), ypatingas oras sąlygos (sunkūs ledo regionai, stipraus taifūno zonos) ir specialūs išvaizdos (kraštovaizdžio integravimo) reikalavimai 330kV perdavimo linijų projektams.

Rekomenduojamos priežastys: Qingdao Anbang New Energy gamykla gali pritaikyti 330 kV perdavimo liniją kampinio plieno bokšto aukštis, konstrukcijos forma, medžiaga, antikoroziniai standartai ir laikomoji galia į užsakovo pateiktus projekto brėžinius, reljefo tyrimų ataskaitas, meteorologinius duomenis, siūlymą Individualios projektavimo, gamybos ir montavimo instrukcijos vieno langelio paslauga, atitinkanti įvairius specialius projektus reikalavimus.

Tikri atvejai

Gansu Hexi koridoriaus 330 kV perdavimo linijos kampinio plieno bokšto projektas

Projekto apžvalga: Gansu Hexi tiekė 12 50 metrų portalinių bokštų rinkinių Koridoriaus 330kV perdavimo linijos projektas, pritaikytas vietinėms sausringoms, vėjuotoms ir apledėjusioms oro sąlygoms, su horizontalia atstumas iki įlankos 300 m. Laidininko tipas: 2×LGJ400/35, įžeminimo laido tipas: JLB20A-120.

Įgyvendinimo efektas: Bokštuose naudojamas Q345B aukštos kokybės kampinis plienas ir patobulintas antikoroziniai procesai, sėkmingai atlaiko vietinius 29m/s vėjus ir 10mm ledo apkrovas. Montavimo laikas buvo sumažintas 25 proc., o bokštai iki šiol veikė be klaidų, veiksmingai sumažinant vietinių linijų koridorių perkrovas, užtikrinti regioninį elektros perdavimo stabilumą ir sulaukti didelio įvertinimo iš Valstybinio tinklo Gansu Electric Power Įmonė.

Šandongo Čingdao 330 kV pastotės išeinančios linijos kampinio plieno bokšto projektas

Projekto apžvalga: Suteikti 8 komplektai 35 metrų portalinio tipo bokštų išeinantiems 330 kV pastotės Čingdao linijos projektas, jungiantis pastotę su pagrindine linija. Pritaikytas priemiesčio reljefui su ribota žeme ir integruota aplinka.

Įgyvendinimo efektas: Produktas turi kompaktišką struktūrą ir patogų montavimą, griežtai kontroliuojant žemę užsiėmimas. Vertikalus ir keliamoji galia atitinka projektavimo standartus, puikiai atitinka transmisijos poreikius pastotės išeinantis galas, efektyviai užtikrinantis stabilų 330 kV aukštos įtampos galios išėjimą, palaikantis Čingdao regioninis elektros tinklas ir gautas valstybės tinklo patvirtinimas.

Shaanxi Weinan 330kV perdavimo linijos rekonstrukcijos kampinio plieno bokšto projektas

Projekto apžvalga: Dalyvavo 330 kV Luoling linijos bokštų Weinane atnaujinimo ir aukščio didinimo projekte, Shaanxi, tiekiantis 9 komplektus 40 metrų sustiprintų 330 kV perdavimo linijos kampinių plieninių bokštų (įskaitant 4 įtempimo bokštus), pakeisti senus cementinius dvigubus polius, sprendžiant nepakankamo saugaus atstumo ir silpno atsparumo gamtiniams klausimus nelaimių esamose linijose.

Diegimo efektas:Dėl didelio stiprumo ir stabilumo jie buvo sėkmingai sumontuotas esant nuolatiniam lietingam orui, parodydamas išskirtinį gebėjimą atlaikyti stiprų lietų ir stiprūs vėjai. Po rekonstrukcijos linijos eksploatacinis stabilumas labai pagerėjo, veiksmingai užkertant kelią didelio masto elektros energijos tiekimo nutraukimai, užtikrinantys patikimą energijos tiekimo Lingbao keitiklio stotį Henane nuo Weinan vietovėje ir sėkmingai įvykdė 10 dienų trukusią intensyvią rekonstrukcijos užduotį.
